A725/UVIR3紫红外火焰探测器安装步骤说明
A725/UVIR3紫红外火焰探测器是一款单紫外+三波段红外的火焰探测器，火焰探测器安装步骤以及细节还是有很多需要注意的。
A725/UVIR3紫红外火焰探测器安装步骤说明：

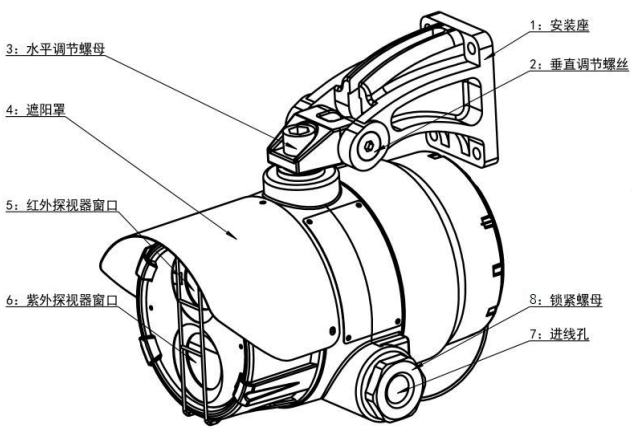

图一

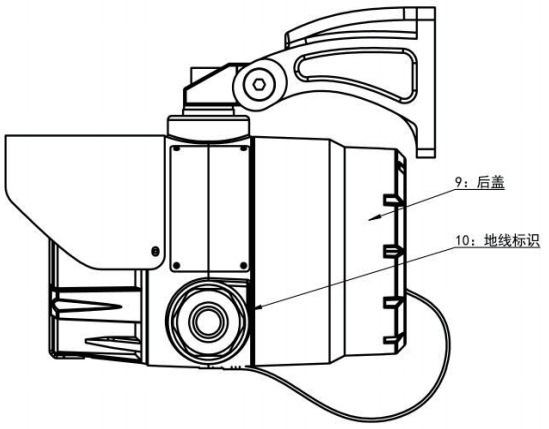

图二

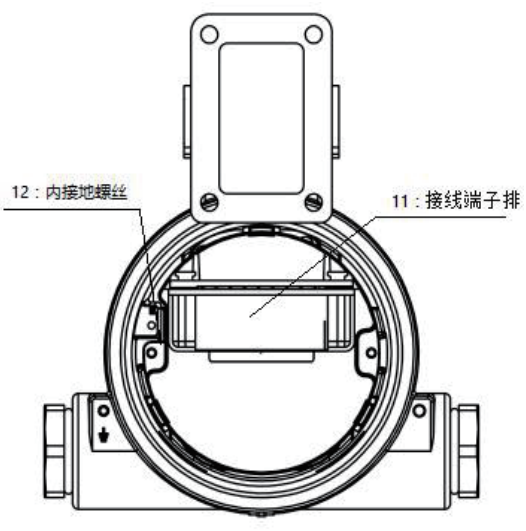

图三
1、固定火焰探测器“安装座”（见图一“1”），将探测器安装到指定位置；
2、用螺丝刀同时卡住探测器“后盖”上的两个“卡槽”，逆时针旋转“后盖”（见图二“9”），打开探测器“后盖”；
3、松开探测器进线孔处的“锁紧螺母”（见图一“8”），将连线穿过“锁紧螺母”，从探测器“进线孔”（见图一“7"）引进，穿过橡胶密封圈；
4、旋紧探测器进线孔处的“锁紧螺母”（锁紧螺母上的密封圈不得脱落），分清各连接线，在探测器内部“接线端子排”（见图三"11"）上，按“接线示意图”接好各连接线（见A725/UVIR3产品详情介绍页）。另外，剥线时请参考进线操作说明；
5、根据现场情况选用内部接地或外部接地（内部接地见图三“12”），对探测器做整体接地；
6、盖上探测器“后盖”，顺时针方向旋紧后盖（后盖上的密封胶圈不得脱落）；
7、使用专业工具松开“水平调节螺母”（见图一“3”）,调整探测器水平方向的探测角度，达到需要的探测角度后旋紧“水平调节螺母”；
8、使用专业工具松开“垂直调节螺丝”（见图一“2”），调整探测器垂直方向的探测角度，达到需要的探测角度后旋紧“垂直调节螺丝”；
9、安装完成，上电对监视、报警功能进行测试。（监视状态时，图一中“6”所示的窗口内的指示灯为绿色闪亮；报警状态时，为红色常亮；故障状态时，不亮；检污故障出现时，红绿灯一起常亮）。
