JTY-GXF-TPL100-2空气采样探测器接线方法

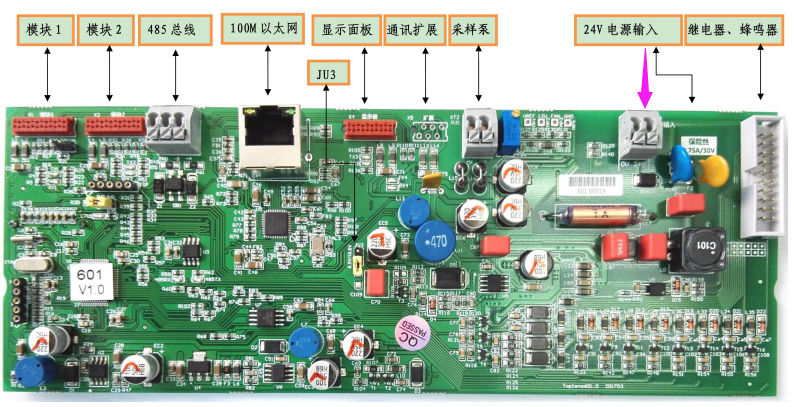

一、JTY-GXF-TPL100-2空气采样探测器主控板说明：
主控板与外部连接示意从左侧到右侧有关连线说明如下：
X1/x2座：与探测模块由专用电缆连接；
XT1端子：为485通讯连接端子，从左到右信号线依次为GND、485B-、485A+；
X3座：100M以太网插座；
X4插座：连接显示板；
XT2端子：连接采样泵，一定要注意极性，从左到右信号线依次为：气泵V-、气泵V+；
XT3端子：为电源输入端子，从左到右信号线依次为：电源0V（电源负极）、电源24V（电源正极）。

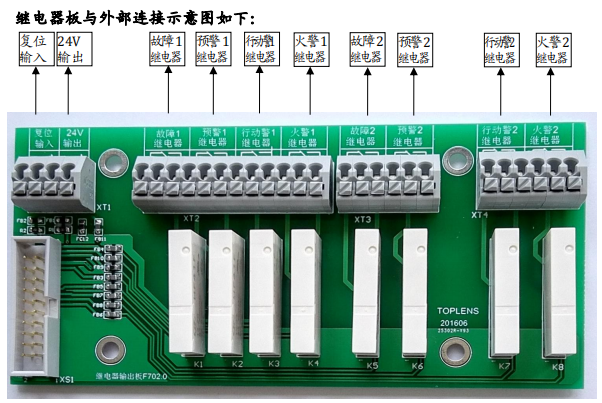

二、JTY-GXF-TPL100-2空气采样探测器继电器板说明：
有关连线说明如下：XT2端子为继电器输出端子，每一个继电器都包含一个常闭触点和一个常开触点。依次为故障继电器、火灾预警继电器、火灾行动警继电器、火警继电器。
当烟雾浓度达到烟雾报警灵敏度阀值的35%以上时火灾预警继电器动作。
当烟雾浓度达到烟雾报警灵敏度阀值的70%以上时火灾行动警继电器动作。
当烟雾浓度达到烟雾报警灵敏度阀值的100%以上时火灾继电器动作。
XT1端子包括：
①复位输入：用于复位火灾预警、行动警和火警，当复位端子的“＋”端接以电源24V，“－”端接以电源的0V，设备即执行复位操作。
②24V输出：此端子可提供外部使用24V电源，比如复位等，注意此端子只能输出小于50MA电流。
警告：输出继电器触点负载能力较小，注意外接适当的负载，并且尽量采用由直流电源供电的负载。不适当负载可能引起设备故障。
