三江KZJ-A75输入输出模块接线图
KZJ-A75型输入/输出模块与三江二总线系列联动控制器配套使用。采用无极性二总线供电，低功耗设计，主要对消防联动设备进行输出控制（如排烟阀、送风阀、防火阀等），并可接收联动设备的无源反馈信号，以判断被联动设备是否正常工作。
KZJ-A75配套安装底座(DZ-A75)示意图：
DZ-A75端子定义
L1、L2:控制器回路总线信号接入端（无极性）
TO+、TO-:无源反馈输入端（无极性）
OUT+、OUT-:有源输出端
24V+、24V-:DC24V接入端
KZJ-A75输入输出模块接线图：

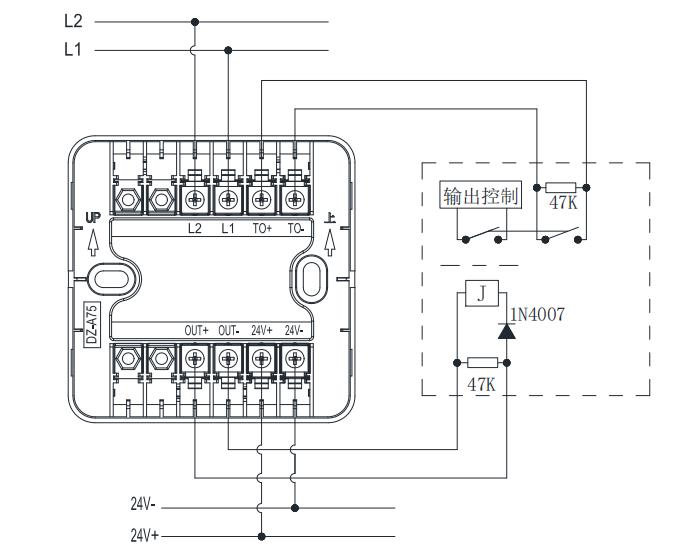

监视无源闭合应答的现场设备时，输入端应设置为“常开检线”，模块输入线末端（远离模块端）必需并联一个47kΩ的终端电阻，接线方法如下图所示。
输入常开检线接线图

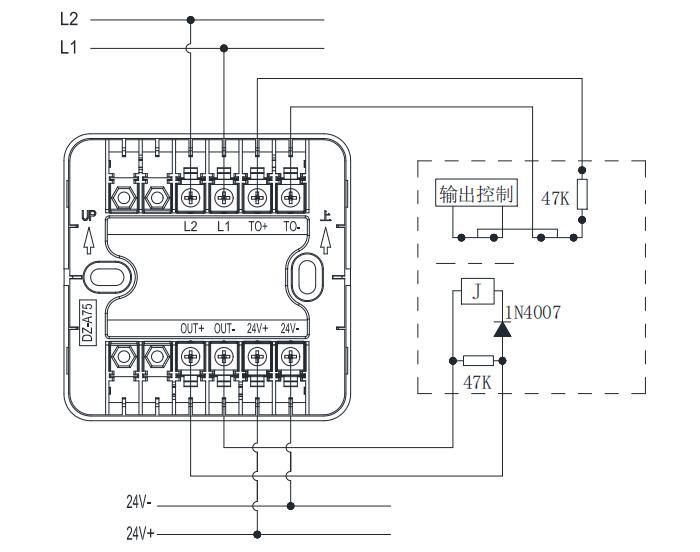

监视无源断开应答的现场设备时，输入端应设置为“常闭检线”，模块输入线末端（远离模块端）必需串联一个47kΩ的终端电阻，接线方法如下图所示。
输入常闭检线接线图
