青鸟JBF5142A输入输出模块接线图

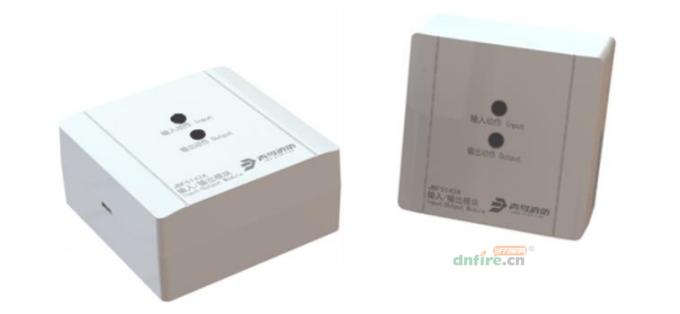

JBF5142A输入/输出模块是青鸟消防的一款可实现脉冲输出、持续输出两种输出方式的控制模块。该模块主要用于消防联动设备的控制，并可接收联动设备动作后的应答信号从而判断被控设备是否动作，同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。

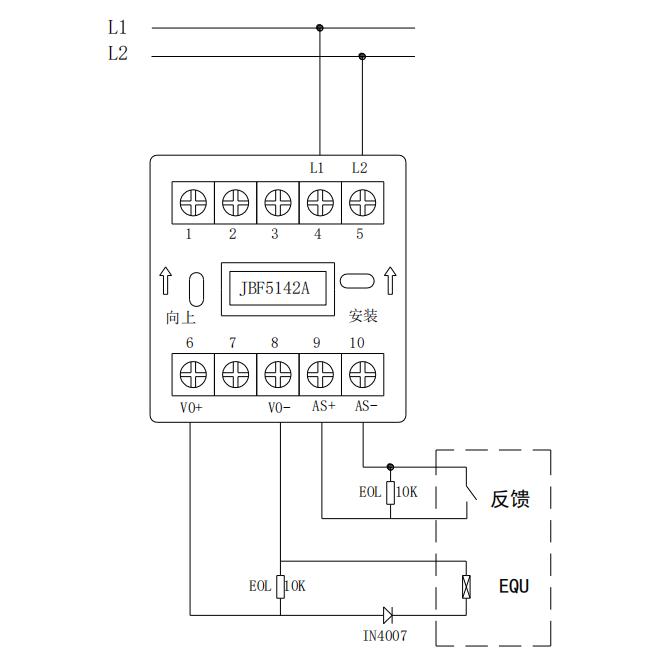

JBF5142A输入输出模块接线图：
L1（端子4）、L2（端子5）：接回路总线，无极性。
AS+（端子9）、AS-（端子10）：信号反馈，接应答（无源触点）。
注：连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻，见图。
VO+(端子6)、VO-（端子8）：接被控设备。模块启动后VO+(端子6)和VO-（端子8）可以脉冲输出或持续输出。
注：①脉冲输出：模块设备只提供DC30V/1.5A/100ms脉冲，不提供持续电压。
②持续输出：脉冲输出后还可持续输出维持DC24V继电器工作所需电流。
