防烟排烟口手动驱动装置(手动按钮)，设置原则及部位
石峥嵘：本文明确了常闭式送风口和排烟口（排烟阀）的手动驱动装置（也称为手动按钮）设置原则，明确了现场安装位置要求。
当防烟系统采用常闭式送风口，排烟系统采用常闭式排烟口（排烟阀）时，应设置现场手动驱动装置。手动驱动装置应设置在所控制的风口（阀门）附近，距楼地面应在1.3m~1.5m之间；手动驱动装置应明显可见，应能在现场直接判断所控制的送风口和排烟口（排烟阀）位置。
尤其在设置有多个防烟分区的大空间场所，手动驱动装置必须明确指示控制风口位置和控制区域，并应做出明显标识。（一旦操作区域失误，将导致系统完全失效）

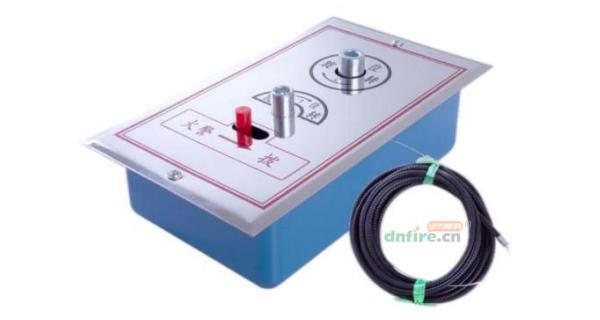

（1）防烟系统的常闭式送风口主要设置在前室等部位，排烟系统的排烟口（排烟阀）设置在排烟风管上，主要设置在房间和走道等部位。常闭式送风口和排烟口（排烟阀）均应具备自动控制和手动控制功能，自动控制主要是通过火灾自动报警系统实现，存在较大的不确定性，因此必须保证手动控制功能。手动控制功能主要通过手动驱动装置实现，目前产品均采用机械连锁(钢丝绳)方式来驱动阀门及风口(不依赖电气信号)。
（2）《建筑防烟排烟系统技术标准》GB 51251-2017第6.4.3条规定，常闭送风口、排烟阀或排烟口的手动驱动装置应固定安装在明显可见、距楼地面1.3m~1.5m之间便于操作的位置，预埋套管不得有死弯及瘪陷，手动驱动装置操作应灵活。
（3）综上可知，当防烟系统采用常闭式送风口，排烟系统采用常闭式排烟口（排烟阀）时，应设置现场手动驱动装置。手动驱动装置应设置在所控制的风口（阀门）附近，距楼地面应在1.3m~1.5m之间；手动驱动装置应明显可见，应能在现场直接判断所控制的送风口和排烟口（排烟阀）位置。尤其在设置有多个防烟分区的大空间场所，手动驱动装置更应明确指示控制风口位置和控制区域，并应做出明显标识。（一旦操作区域失误，将导致系统完全失效）。参见【图示1】～【图示3】。
（4）以下【图示1】～【图示3】为常闭式送风口、排烟口（排烟阀）及手动驱动装置安装示意图，该图示引自《消防设施通用规范-解读及应用》（石峥嵘编著）。
【图示1】常闭式送风口及手动驱动装置安装示意图

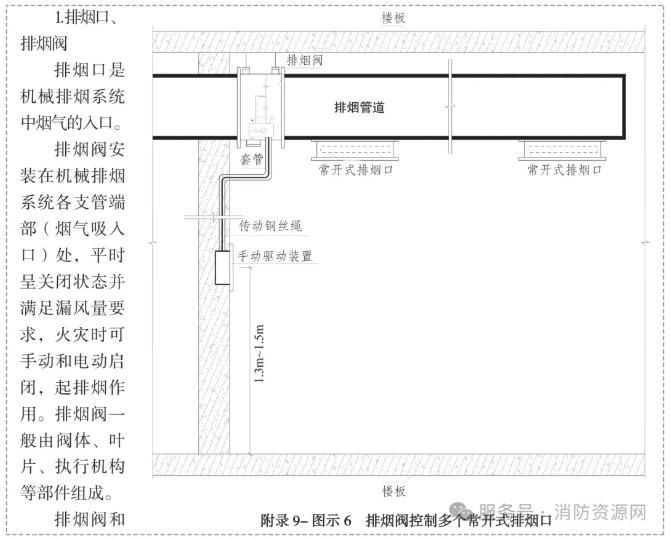

【图示2】排烟阀及手动驱动装置安装示意图
【图示3】排烟口及手动驱动装置安装示意图
