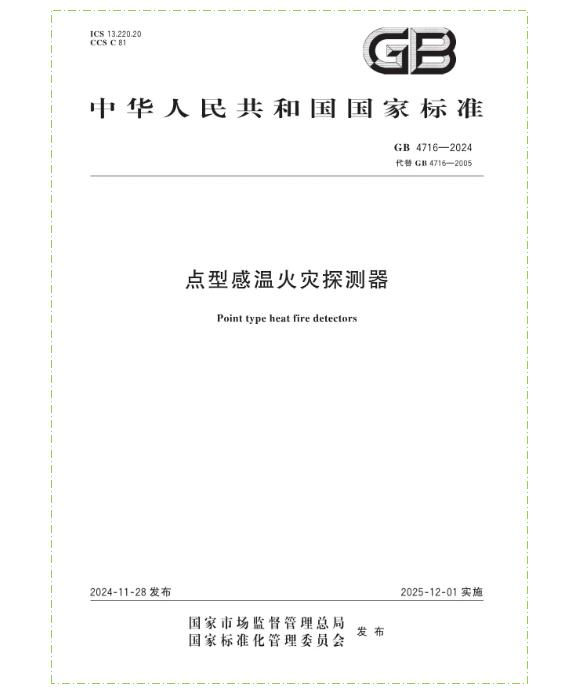

GB 4716-2005《点型感温火灾探测器》2024月11月28日已发布，并于2025年12月1日正式实施。

GB 4716-2005《点型感温火灾探测器》，与GB4716-2005相比，除结构调整和编辑性改动外，主要技术变化如下：

　　a）增加了“典型应用温度”“最高应用温度”“动作温度”“可复位式探测器”及“不可复位式探测器”的术语和定义（见第3章）；

　　b）增加了感温元件的故障监测要求（见5.3.3）；

　　c）增加了感温元件的防护性能要求（见5.3.4）；

　　d）增加了数据输出功能的要求（见5.3.5）；

　　e）增加了接线端子的要求（见5.3.7）；

　　f）增加了环境试验前任意两只探测器响应时间变化的要求（见5.11）；

　　g）增加了环境试验后响应时间上限值的要求（见5.12～5.16）；

　　h）增加了低温（运行）试验温度等级的要求（见5.13）；

　　i）增加了跌落试验的要求（见5.16）；

　　j）增加了标志耐久性的要求（见8.3）；

　　k）增加了跌落试验装置（见附录B）。

历次版本发布情况为：

　　——1984年首次发布为GB4716-1984,1993年第一次修订，2005年第二次修订；

　　——本次为第三次修订。

附相关条文：

　3.1 典型应用温度 typical application temperature

　　在正常监视状态情况下，点型感温火灾探测器能长期稳定运行的环境温度。

　3.2 最高应用温度 maximum application temperature

　　在正常监视状态情况下，点型感温火灾探测器能承受的、短时间内稳定运行的环境温度。

　3.3 动作温度 static response temperature

　　在以极其微小的升温速率升温情况下，点型感温火灾探测器能发出火灾报警信号时的温度。

　3.4 可复位式探测器 resettable detector

　　在响应后和在引起响应的条件终止时，不更换任何组件即能从报警状态恢复到正常监视状态的探测器。

　3.5 不可复位式探测器 non-resettable detector

　　在响应后不能恢复到正常监视状态的探测器。

　5.3.3 感温元件的故障监测

　　探测器的感温元件发生断路、短路故障（短路时发出火灾报警信号除外）时，与其连接的控制和指示设备应能在100s内发出探测器故障信号。

　5.3.4 感温元件的防护性能

　　探测器的外壳结构设计应能防止直径为12.5mm （+0.2 -0） 的球形物体触及感温元件。

　5.3.7 可拆卸探测器状态监视

　　可拆卸探测器在探头与底座分离时，应为控制和指示设备发出故障信号提供识别手段。探测器的进线、出线不应为同一接线端子。

　5.11 环境试验前响应时间性能

　　探测器从表1规定的典型应用温度开始，分别以3℃/min和20℃/min升温速率测得的响应时间应符合表2的规定，且任意两只探测器以相同升温速率测得的响应时间相差变化应满足：对3℃/min升温速率的响应时间变化应不超过4min00s；对20℃/min升温速率的响应时间变化应不超过60s。

　8.3 标志耐久性

　　标志的耐久性应采用以下方式确认：用一块蘸有水的脱脂棉擦拭标志15次，再用一块蘸有75％医用酒精的脱脂棉擦拭标志15次，擦拭总时间不超过60s。擦拭后，标志内容应能清晰识别，标志不应脱落，且不应出现卷边。
