专家分享：消防水泵机械应急启动控制
在蛇年春节即将到来之际，分享中国建筑西南设计研究院有限公司电气总工程师徐建兵在2024年末举行的中国土木工程学会工程防火技术分会电气安全与火灾报警分论坛上的专题报告——国标图集《消防水泵机械应急启动控制》24D303-4要点解析。该报告引起大家浓厚的兴趣和关注，徐总曾在多个场合介绍过该国标图集，因为“消防水泵机械应急启动控制”是现在建筑电气专业热点、难点话题之一。
徐总的报告包括图集编制背景、相关标准的研读、产品调研、图集主要内容等内容。
背景情况：
◎ 通用规范《消防设施通用规范》GB55036-2022，第3.0.12条第3款，消防水泵控制柜应具有机械应急启泵功能。
◎ 国家标准《消防给水及消火栓系统技术规范》GB 50974-2014，第11.0.12条，要求消防水泵控制柜应设置机械应急启泵功能。
◎ 实际工程应用中，消防水泵机械应急启动的设计和施工均没有统一的标准，各地在实施层面要求也有所不同，工程质量难以把控。
相关标准：
◎ IEC 62091-2007《Low-voltage switchgear and controlgear—Controllers for drivers of stationary fire pumps》（《低压开关设备和控制设备固定式消防泵驱动器的控制器》）8.5.1.2，控制器的紧急运行控制可以通过一种机械驱动（例如，一个电磁接触器的机械操作）或一种冗余的开关装置（例如接触器、手动开关等）来完成。这个冗余的开关装置应该是可机械操作的，以防控制电源失电或其它控制电路器件失效。该标准2003版层修改转化为我国国家标准GB/T 21208-2007。
◎ NFPA 20-2022《Standard for the Installation of Stationary Pumps for Fire Protection》（《消防固定泵安装标准》）10.5.3.2.1，控制器应配备一个紧急运行手柄或操作杆，用于机械地闭合电机电路上的开关装置。

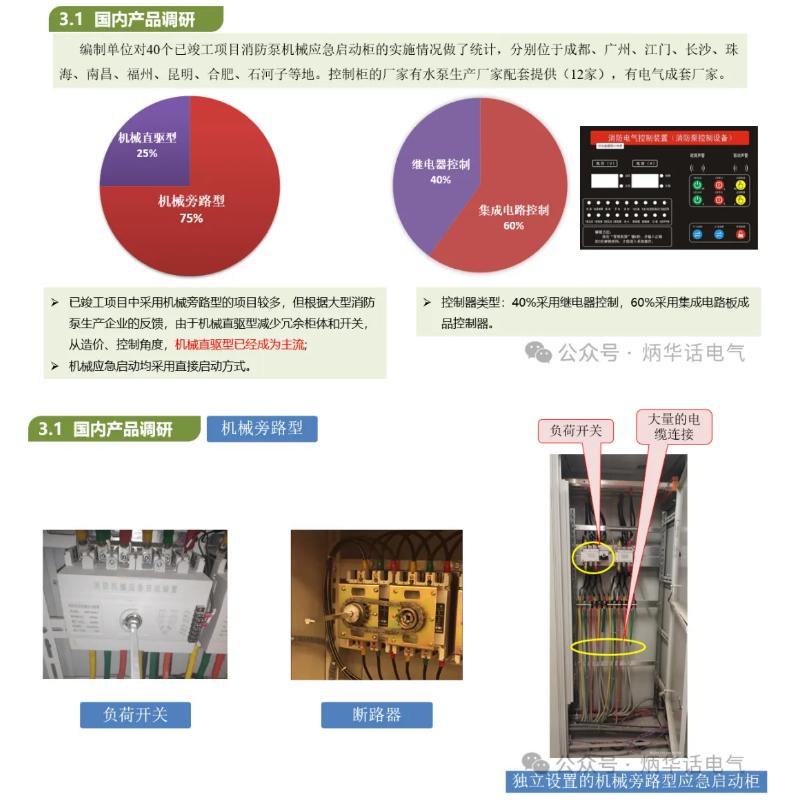

产品情况：
图集亮点：

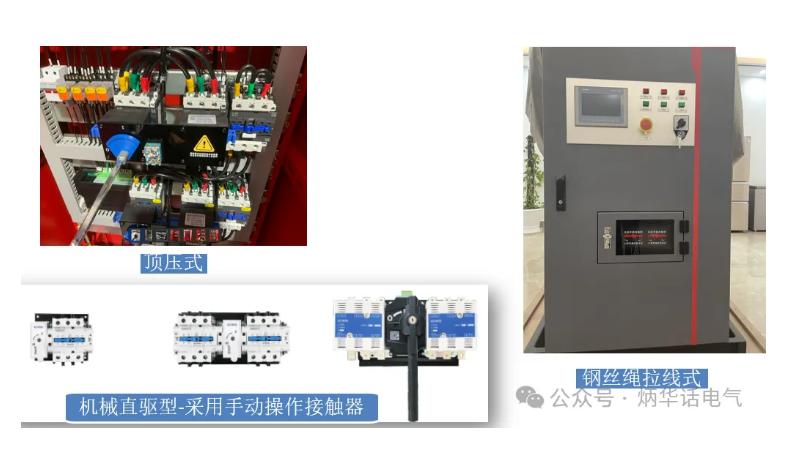

1、明确了机械应急启动的型式：机械直驱型、机械旁路型
2、提供13个控制方案
3、对机械应急启动控制提出了性能要求，包括控制柜、断路器、电子过载保护器(EOP)、电子控制装置(ECU)、机械应急启泵控制、CPS、控制电路等性能要求，及现场应急操作要求和紧急停机控制、断电维护操作要求等。
4、首次采用电子式过载保护器（EOP）解决过载、堵转保护——EOP替代传统热继电器，可轻松实现工作泵的过载和备用泵的堵转保护；
优势：a过载保护的设置灵活，满足各方需求—可按照设计规范或GB16806进行整定；
b堵转保护设置满足GB/T21208、NFPA20;
c满足电压、电流、故障（过载、堵转、短路）报警显示及手动复位
5、手动启、停按钮优先级高于自动模式。停止按钮按下，水泵停止并使控制柜复位到自动状态；
6、通过位置开关实现辅助通电功能，提升机械应急启动的安全性；
7、提供消防泵控制柜的安装节点大样。
详细控制方案参见24D303-4。本文如有出入，以徐总讲课的为准！
