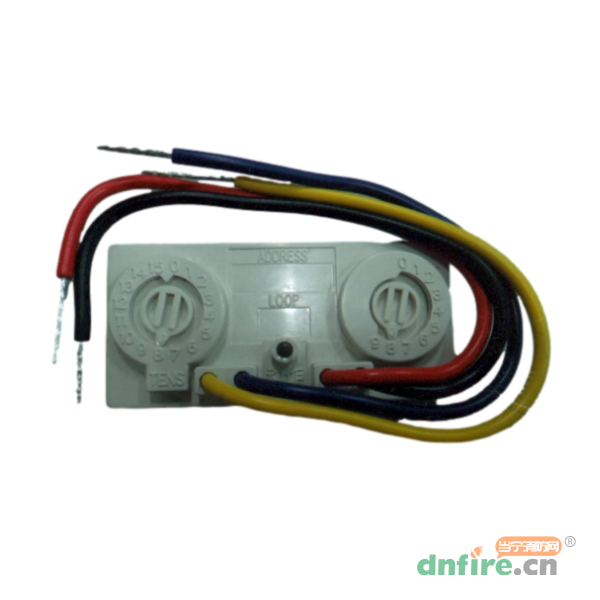

江森自控 JSM-M301MJC输入模块 微型
IFC2-3030系统
¥0.0媒体价 登陆后可见 市场价 询底价
江森自控 产品28件 进入品牌专区 3人 关注
证书
中国3C认证 检验报告
热度
图文详情 产品参数 评论 文章

年中大促

一、JSM-M301MJC输入模块概述

  JSM-M301MJC微型输入模块可装入监视设备后的一个接线盒内,本模块属轻小型模块,安装时不需要刚性安放装置。此模块用于智能型两线制系统,可通过内置的十进制编码开关设置本模块地址。本模块提供了二线制回路接法以便监视具有常开触点的设备并报回火警,也可监视具有常开触点的安全设备。

二、JSM-M301MJC输入模块技术参数

型号 JSM-M301MJC
名称 输入模块
品牌 江森自控
正常工作电压 15至32V
平均工作电流

475μA(group poll通讯模式);

450μA(direct poll通讯模式);

600μA最大(通讯期间,监视回路短路)

终端电阻 47KΩ
最大监视回路线阻 1500Ω
最大监视回路电压 11V
最大监视回路电流 450μA
工作温度范围 -10℃至55℃(GB);0℃至49℃(UL)
工作湿度 10%至95%RH(GB);10%至93%(UL)相对湿度,无凝水
安装尺寸 70mm长×33mm宽×17mm高
导线长度 153mm
执行标准 GB16806-2006、UL 864

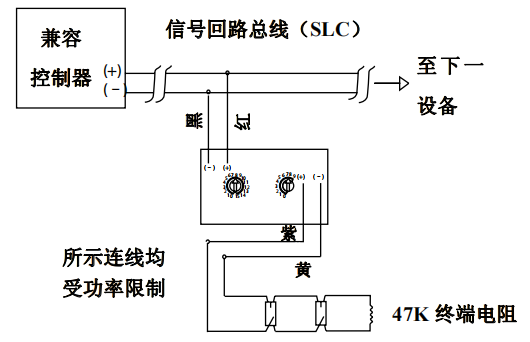

三、JSM-M301MJC输入模块接线图

JSM-M301MJC输入模块接线图

  注意:确保电路连接正确后,才能向系统提供电源。所有接线必须符合当地的法律、法规及有关条例的要求。

  1、将红色导线(+)及黑色导线(-)分别接入控制系统的通讯回路中。

  2、将紫色(+)及黄色(-)导线接入常开监视回路中。

  3、将指定的终端电阻安装好。

  4、按图纸设置模块地址。

  5、将模块固定就位。
