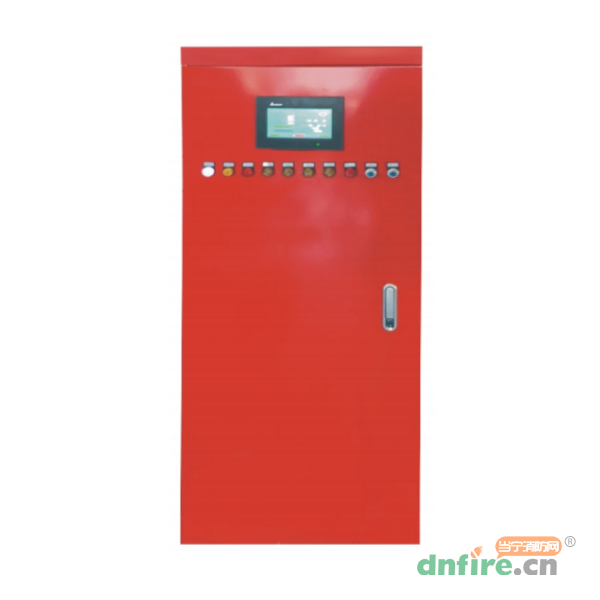

一、TYK-XJ型消防泵自动巡检控制设备概述

　　TYK-XJ型消防电气控制装置（消防泵自动巡检控制设备）依据国家标准GB16806-2006《消防联动控制系统》生产制造，可满足用于消防供水水泵的控制要求。能对消防泵的断路及故障现象进行自动切换；对电动机的起动有缺相，过载，过流，短路等保护功能；功能齐全，灵活可靠。该设备可用于多种领域的消防供水。

二、TYK-XJ型消防泵自动巡检控制设备产品特点

　　1、TYK巡检柜的巡检周期可以根据不同需要进行设置。

　　2、TYK巡检柜对消防水泵巡检采用低频巡，低运行，巡检功率消耗小，不会对供水管网增压，不会加大水泵的机械磨损。

　　3、当需要进行消防时，不论是否外在自动巡检状态，TYK巡检柜都会立即停止巡检运行，当消防命令解除时，消防控制柜手动开关，TYK巡检柜恢复待机状态并开始自动巡检。

　　4、TYK巡检柜在自动巡检时，可对电控主回路的电器元件进行检测，从而保证电气控制柜的可靠运行。

　　5、由于不需要改变原有管网，TYK巡检柜特别适合老旧消防设备的改造。

三、TYK-XJ型消防泵自动巡检控制设备工作原理

　　1）消防电气控制装置（消防泵自动巡检控制设备）主要用于消火栓系统，一般采低频巡检的方式。

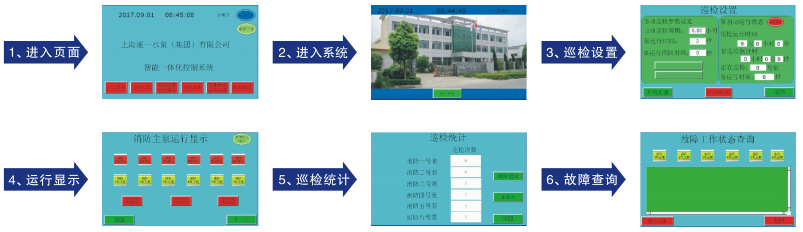

　　2）系统具有手动和自动功能。自动时，自动指示灯点亮，当巡检周期到达，且没有消防信号时，自动巡检开始巡检一轮；手动时，手动指示灯点亮，可手动巡检。

　　3）系统具有远程控制和信号反馈接口可连接至消防栓、消防中心等。消防栓或消防中心启动DC24V消防信号时，消防栓控制柜会自动退出巡检。

　　4）系统具有缺相、错相保护功能。当缺相、错相信号到达时，水泵停止运行，蜂鸣器报警。

　　5）系统可参与集中巡检。系统给集中巡检控制柜预留了所需信号的接线端子（包括系统接到集中巡检控制柜的信号和来自集中巡检控制柜的巡检信号）。巡检分为两部分：即手动巡检和自动巡检。按下手动巡检开始按钮开始巡检，1#泵先启动，巡检时间（人机界面可以设定）到后1#泵停止，稍后2#泵启动，巡检时间到后2#泵停止，3#泵和4#泵同样如此，完成一轮巡检，按下巡检停止按钮时巡检停止。总开关在自动档位时，当巡检周期（人机界面可以设定）到后开始巡检，巡检逻辑与手动巡检一样，不在赘述。按下巡检停止按钮时巡检停止。

四、TYK-XJ型消防泵自动巡检控制设备使用环境条件

　　1）环境温度：0℃~+40℃

　　2）相对湿度：20%~90%以下（无凝露）

　　3）周围环境：无爆炸危险的介质，无腐蚀金属和破坏绝缘的潮湿气体及尘埃

　　4）主电源电压：三相AC380V

　　5）振动：＜2000m

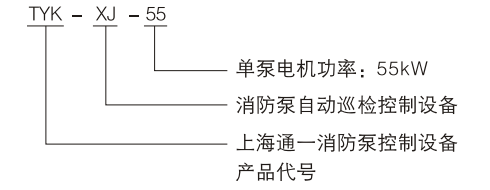

五、TYK-XJ型消防泵自动巡检控制设备型号说明及选型

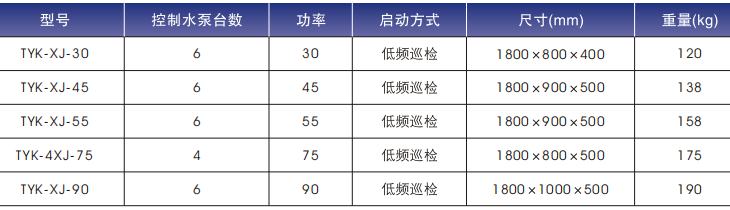

TYK-XJ型消防泵自动巡检控制设备型号选型
