一、JTY-GF-GST104（船用）概述（不含CCS船用证书）

JTY-GF-GST104点型光电感烟火灾探测器（不含CCS船用证书）（以下简称探测器）为非编码感烟探测器。与GST-LD-8320终端器配合使用，通过GST-LD-8319编址接口模块与火灾报警控制器相连，完成探测器的信号处理。

二、JTY-GF-GST104（船用）特点

三、JTY-GF-GST104（船用）技术特性

　　1.工作电压：DC16V～DC28V

　　2.静态电流≤150μA(注：静态时探测器可工作在DC16V～DC28V电压范围内。)

　　3.报警电流：10mA≤I≤30mA　　（注：报警时电流的大小取决于控制器的限流情况。不允许直接用DC24V供电，否则探测器会因无限流电阻而烧坏。）

　　4.最大波纹电压：4V(峰峰值)

　　5.报警复位：瞬间断电(10sMin，DC2.5VMax)

　　6.上电时间≤10s

　　7.最高风速：7.6m/s(1500fpm)

　　8.线制：与电源线采用有极性二线制连接

　　9.报警确认灯：红色，正常监视时周期性（2s～4s）闪亮，报警时常亮

　　10.保护面积：当空间高度为6m～12m，一个探测器的保护面积，对一般保护现场而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以GB50116《火灾自动报警系统设计规范》为准。

　　11.使用环境：温度：-10℃～+55℃   相对湿度≤95%，不凝露

　　12.外形尺寸：直径100mm高56mm（带底座）

　　13.外壳防护等级：IP23

　　14.壳体材料和颜色：ABS，象牙白

　　15.重量：约120g

　　16.安装孔距：45mm～75mm

　　17.执行标准：GB4715-2005

四、JTY-GF-GST104（船用）结构特征与工作原理

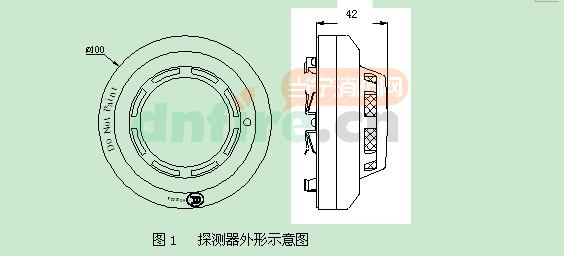

1.探测器外形示意图如图1所示。


　　2.工作原理

　　探测器采用红外线散射原理探测火灾，电路主要有红外线发射部分和接收部分组成，发射管与接收管置于光学暗室中，光学暗室可屏蔽外界杂散光干扰，但不影响烟尘进入。在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用间歇方式工作，可提高发射管使用寿命。

　　报警输出信号采用电流方式，便于多只探测器串联使用及故障、火警检测。
