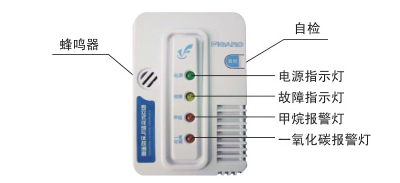

一、BJ-93D独立式可燃气体探测器各部件名称

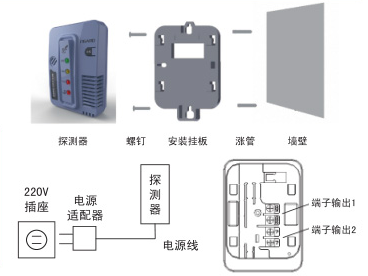

二、BJ-93D独立式可燃气体探测器安装接线

　　①确认安装位置（墙壁的材质强度及AC220V的位置）。

　　②用膨胀管和螺钉将安装挂板固定在墙上。

　　③安装挂板固定在墙上后，接好电源线、输出线，把探测器卡在安装挂板上。

　　④带DC12V脉冲输出的输出线连接方式参见截止阀说明书。

三、BJ-93D独立式可燃气体探测器技术参数

四、BJ-93D独立式可燃气体探测器使用方法

　　①通电：接通电源，蜂鸣器断续响4下，电源指示灯闪亮。

　　②监视：约2分钟后，电源指示灯持续点亮，探测器进入正常监视状态。

　　③自检：按下自检健．先一氧化碳报警灯亮．再甲烷报警灯亮，蜂鸣器断续晌．然后故障指示灯亮，蜂鸣器连续晌，最后恢复正常

　　④报警：环境中燃气泄漏且达到报移浓度时，相应报警灯亮，蜂鸣器断续响，延时约20s后输出触点闭合并输出驱动外接电磁阀的动作信号，故障指示灯闪烁。环境温度超过70℃时，一氧化碳报警灯和甲烷报警灯交替闪亮，蜂鸣器断续响，延时约20s后输出触点闭合并输出驱动外接电磁阀的动作信号，故障指示灯闪烁。

　　⑤故障：万一探测器内部检测组件失效，则故障指示灯亮，蜂鸣器连续响。

　　⑥恢复：环境中燃气消失后，报警灯熄灭，报警声停止，无输出，恢复监视状态。带脉冲输出功能的，应在关闭燃具的状态下，手动复位截止阀，复位后故障指示灯熄灭。环境温度恢复正常时，报警灯熄灭，报警声停止，无输出，恢复监视状态。带脉冲输出功能的，应在关闭燃具的状态下，手动复位截止阀，复位后故障指示灯熄灭。

　　⑦断线：带脉冲愉出功能的，若报警器与截止阀之间联机断线则故阵指示灯闪烁。
