◎壳体采用荷兰DSM高性能尼龙材质设计,触头采用AgC4银石墨合金材料,导体采用优质T2紫铜,灭弧室采用杜邦绝缘纸和镀镍钢板材料
◎物联网断路器采用带计量传感器的小型断路器+电动操作机构+控制电路板组合的方式实现,断路器与电动操作机构通过内轴传动,保证合闸同步性的同时防止恶意拆卸传动轴
◎脱扣机构设计采用自由脱扣设计,具有双金属片过载反时限脱扣保护和短路瞬时脱扣保护功能,可保护断路器可靠而有效的分断电流
◎电动操作机构采用高效可靠的直流电机,为分合闸提供稳定的动力,传动齿轮采用进口齿轮材料,保证分合闸的可靠性和寿命
◎标准35mm导轨安装

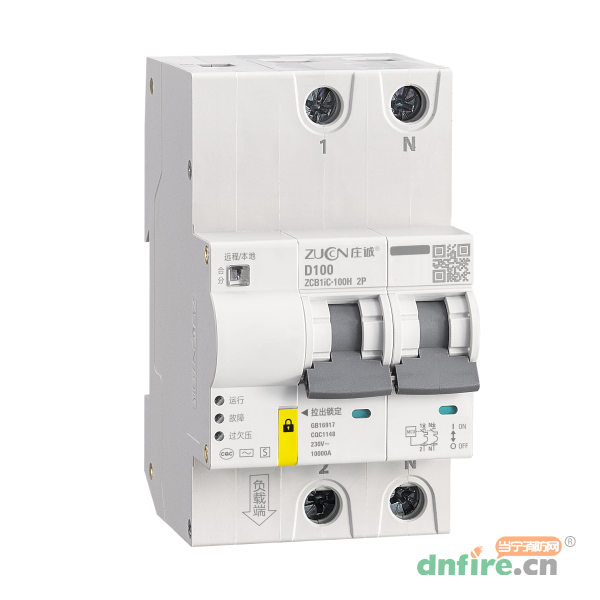

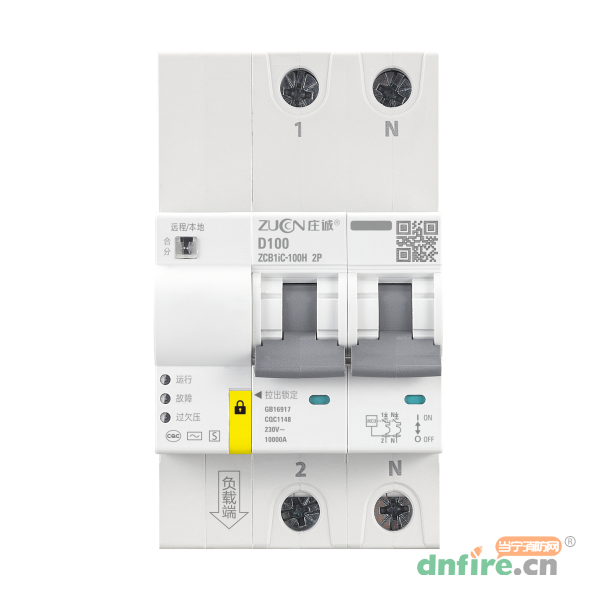

型号 | ZCB1iC-100H/2P |
名称 | 物联网断路器 |
品牌 | 庄诚 |
极数 | 2P |
额定工作电压 | AC220/230/240V |
瞬时脱扣类型 | B型/C型/D型 |
额定电流 | 1A、2A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A |
过压保护 | 电压超过额定电压的10%报警,超过额定电压的15%断电(报警值/动作值可调) |
欠压保护 | 电压低于额定电压的20%报警,低于额定电压的25%断电(报警值/动作值可调) |
过温保护 | 端子温度超过70℃报警,超过90℃持续10s断电保护(报警值/动作值可调) |
短路保护 | 线路短路时,断路器0.02s断电保护 |
功率限定 | 达到限定功率,5s(可调)后断路 |
分断电流能力 | 普通型6kA / 高分断型(H)10kA |
额定冲击耐受电压 | 6kV |
精度 | 电压精度0.5级,电流精度0.5级,电能精度0.5级 |
机械寿命 | 30000次 |
电气寿命 | 10000次 |
工作环境温度 | -25℃~+70℃ |
相对湿度 | ≤95% |
海拔 | ≤2000米 |
