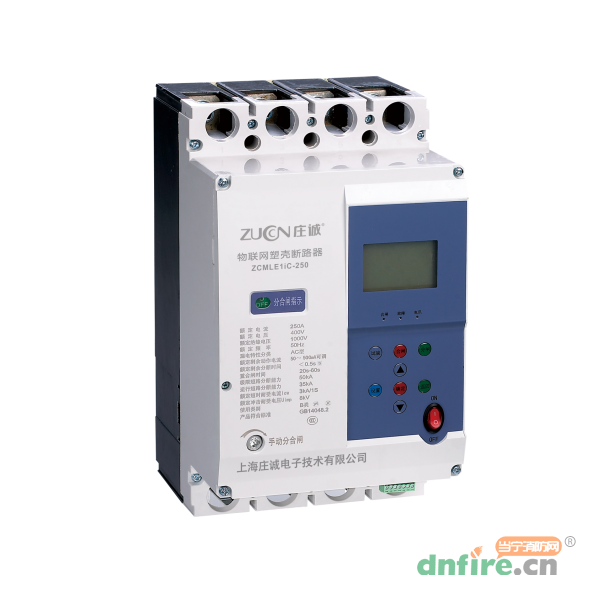

ZCMLEliC系列物联网塑壳断路器适用于额定电压AC400V/50Hz，额定电流63OA以下的三相配电网络中。主要用来连接大功率末端负载，总线路保护控制使用，也可防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故及用来对人身触电危险提供间接接触保护。
ZCMLEliC系列物联网塑壳断路器将剩余电流动作保护器、塑壳断路器、智能电力仪表、智能控制器等多种产品集成于一体。采用液晶显示，具有剩余漏电流监测、电压数据监测、线路过欠压保护、缺相保护、过载保护、过电流保护、断路保护、短路保护、电源侧断零、防雷保护、自动跟踪、报警分闸等多项功能。同时可实现远程控制、远程分合闸、用电信息采集、故障检测和保护、故障录波分析、故障记录事件和分合闸事件记录等功能。
本产品广泛应用于城乡农网改造的低压JP（配电变压器综合配电柜）：JP柜是为适应农村低压配电装置标准化、小型化、户外式的要求而设计的。
◎采用电子式过电流脱扣器，保护精度高，受环境温度和安装位置的影响小，与电源电压无关，额定电流根据线路负载情况可调，具有长延时、短延时和瞬时三段保护特性（可调）；
◎实时显示线路剩余电流、温度、三相电源电压、负荷电流、功率、电量等；
◎具有通信功能，设有485接口DL/T645-1997《剩余电流保护器通讯规约》，与电脑连接后可实现远程操作控制，实时了解用电线路的电压、电流、负载、断路、漏电等故障及异常的报警信息推送；
◎具有高分断能力，保证线路短路保护的可靠性；具有一次重合闸功能；手动合闸、手动分闸及闭锁功能，闭锁后需手动恢复；自动合闸与手动合闸可自由转换；
◎可识别脱扣类型（漏电、过流、过载、欠压、过压、缺相、闭锁等），并可存储、查询、删除；
◎环境温度-5℃~+40℃；环境湿度≤95%；海拔高度≤2000m；安装场所的外磁场在任何方向不超过地磁场的5倍，产品附近尽量避免大的电磁干扰。
| 额定电流 | 250 |
| 额定工作电压 | AC400V/50Hz |
| 极数 | 3P+N |
| 额定冲击耐受电压Uimp（V） | 8000V |
| 额定电流ln（A） | 250、180、160 |
| 额定剩余动作电流lΔn（A） | 0.2、0.4、0.5可调或自动跟踪 |
| 额定剩余电流分断时间Δt（s） | 0.5 |
| 剩余电流动作时间最大断开时间（s） | lΔn≤0.5、2lΔn≤0.2、5~10lΔn≤0.15 |
| 剩余电流动作时间极限不驱动时间（s） | 2lΔn＞0.06 |
| 自动重合闸时间（s） | 20~60 |
| 额定极限短路分断能力lΔm（KA） | 50 |
| 额定运动短路分断能力lcu（KA） | 35 |
| 欠压保护值（V） | 176±5%默认关闭（OFF），可开启（ON） |
| 过压保护值（V） | 264±5%默认关闭（OFF），可开启（ON） |
