一、J-SAP-8401(船用)概述：

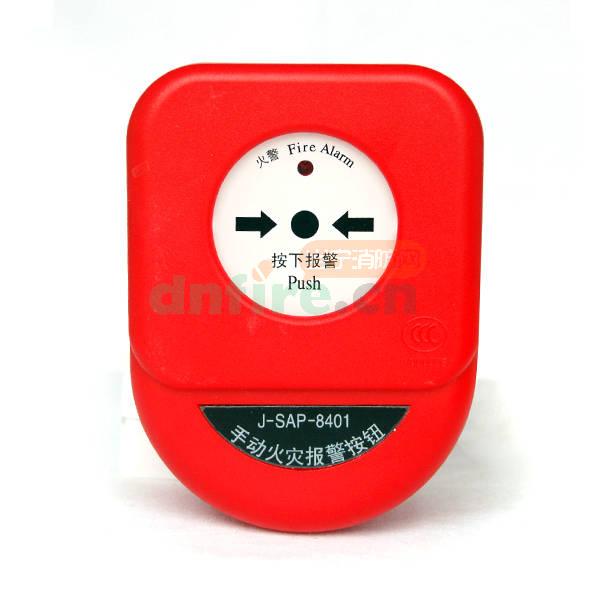

J-SAP-8401手动火灾报警按钮（以下简称报警按钮）安装在公共场所，当人工确认火灾发生后按下报警按钮上的有机玻璃片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码信息并发出报警声响。

二、J-SAP-8401(船用)特点：

1.采用拔插式结构设计，安装简单方便。
2.按下报警按钮玻璃片，报警按钮提供的独立输出触点，可直接控制其它外部设备。
3.报警按钮上的有机玻璃片在按下后可用专用工具复位。
4.用微处理器实现对消防设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。
5.地址码为电子编码，可现场改写。

三、J-SAP-8401(船用)技术特性：

1.工作电压： 信号总线电压：24V           允许范围：16V~28V
2.工作电流：
3.监视电流≤0.6mA
4.报警电流≤1.8mA[非编码]
5.输出容量：额定DC60V/100mA无源输出触点信号，接触电阻≤100m
6.启动零件型式：重复使用型
7.启动方式：人工按下有机玻璃片
8.复位方式：用吸盘手动复位
9.指示灯：红色，正常巡检时约3s闪亮一次，报警后点亮
10.编码方式：电子编码，编码范围在1～242之间任意设定
11.线制：与控制器无极性二线制连接
12.使用环境：类型：户内   温度：-10℃～+55℃ 相对湿度≤95%，不凝露
13.外形尺寸：90mm×122mm×48.5mm (带底壳)
14.外壳防护等级：IP43
15.壳体材料和颜色：ABS，红色
16.重量：约221g(含底壳)
17.安装孔距：65mm
18.执行标准：GB 19880-2005

四、J-SAP-8401（船用）结构特征与工作原理：

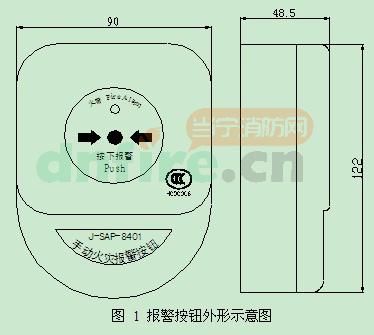

1. 报警按钮的外形示意图如图1所示。

2.工作原理
本报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过本公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器进行现场更改。
