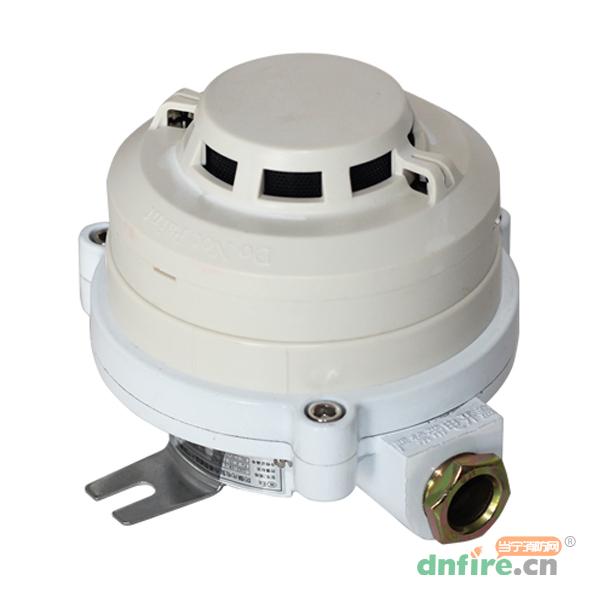

一、JDXT-YW-1防爆点型复合感烟感温火灾探测器概述

　　JDXT-YW-1型防爆复合感烟感温火灾探测器是非编码开关型(继电器输出)探测器，可以和国内外任何厂家的火灾报警控制器配套使用。

　　当现场烟雾浓度超过设定的阈值或现场温度达到设定值时，探测器指示灯常亮，向控制器发出报警信号。只有在系统复位或短暂掉电且又重新上电后，指示灯才恢复闪烁(巡检)状态。

二、JDXT-YW-1点型复合感烟感温火灾探测器特点

　　JDXT-YW-1探测器感烟部分采用新型的散射技术及进口光电器件，提高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。

　　JDXT-YW-1探测器感温部分是利用热敏元件对温度的敏感性来检测环境温度，特别适用于发生火灾时胡剧烈温升的场所,结构新颖、外形美观、性能稳定可靠、抗潮湿性强。

　　JDXT-YW-1探测器已配接了JDAS型安全栅。安全栅采用电阻性、晶体管双重化电子开关电路，启控速度快，并可自动复原。

三、JDXT-YW-1复合感烟感温火灾探测器技术参数

四、JDXT-YW-1复合感烟感温火灾探测器安装与布线

　　1、安装方法

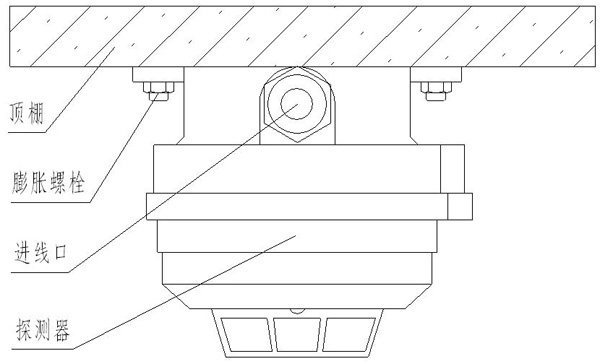

　　根据现场情况,用M6膨胀螺钉通过探测器固定爪,将防爆外壳固定在顶棚上。电缆的引入装置采用压封胶圈结构，电缆外径约为8mm,电缆的防爆进线口为M22×1.5内螺纹。探测器安装示意图如图所示。

JDXT-YW-1探测器安装示意图

　　2、接线：
　　松开探测器外壳固定螺钉，打开隔爆腔，将试验用线去掉，用直径约为8mm的电缆作为系统用线。

　　将DC24V电源线从一侧进线口串入，接在线路板的输入端子D上（无极性）；K为常开无源触点，B为常闭无源触点。见接线图。


JDXT-YW-1复合感烟感温火灾探测器接线端子示意图

　　B、G为常闭触点；G、K为常开触点；D、D为DC24V电源(无极性)

　　电缆选用：+24V/GND宜选用截面积S≥1.5mm2通用电缆

　　输出无源触点开关量根据需要自定

　　电缆引入：ⅡB级采用封口螺帽压紧密封圈结构，ⅡC级采用密封填料函结构
