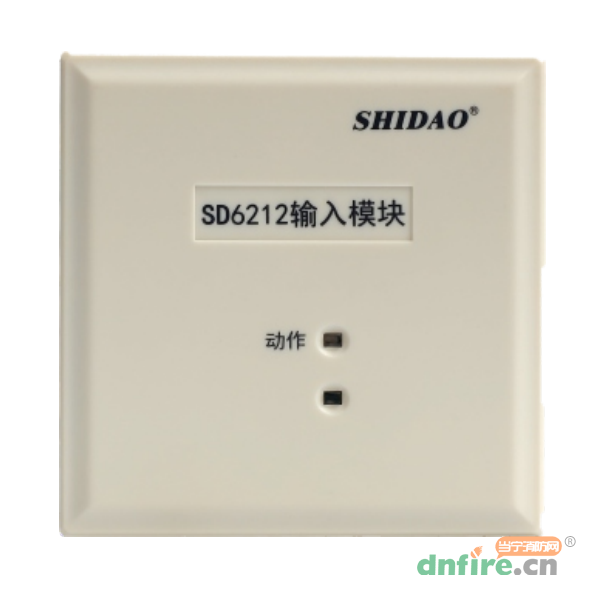

狮岛 SD6212型输入模块
¥0.0媒体价 登陆后可见 市场价 询底价
狮岛 产品80件 进入品牌专区 4人 关注
证书
中国3C认证 检验报告
热度
图文详情 产品参数 评论 文章

年中大促

一、SD6212型输入模块概述

  SD6212型输入模块用于接收各种无源触点动作信号,如水流指示器,水流压力开关,各类报警阀、非编码手动报警按钮和由继电器输出各种报警器等。该模块将所接收到的无源触点动作信号通过报警联动总线传输到报警联动控制器,以实现相应的报警显示、声光报警及联动控制。

二、SD6212型输入模块产品特点

 ◎采用CPU智能芯片;

 ◎采用电子编码方式进行编码,操作简便;

 ◎具有信号输入线短路、断路检测功能;

 ◎接收无源触点信号,正常检测时无源触点为断开状态;当触点闭合,模块向控制器发出报警信号。

三、SD6212型输入模块技术参数

型号 SD6212
名称 输入模块
品牌 狮岛
工作电压 DC 19V~28V
工作电流 ≤0.8mA
报警电流 ≤3mA
地址编码 1#~200#
安装方式 插接式、二总线无极性
环境温度 -10℃~+50℃
环境湿度 ≤95%不凝露
外形尺寸 L85mm×W85mm×H39mm
产品标准 GB16806-2006

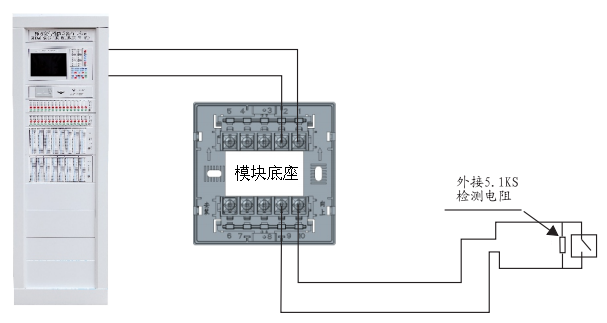

四、SD6212型输入模块接线示意图

SD6212型输入模块接线图

  注:反馈端不得接入有源信号,否则将可能造成系统故障或该模块电路损坏。
