HX-100A火灾声光警报器已经停产，GST-HX-200A可替代。

一、HX-100A火灾声光警报器概述：

　　HX-100A火灾声光警报器（以下简称声光警报器），是一种安装在现场的声光报警设备，当现场发生火灾并确认后，安装在现场的火灾声光警报器可由消防控制中心的火灾报警控制器启动，发出强烈的声光报警信号，以达到提醒现场人员注意的目的。HX-100A型火灾声光警报器为非编码型，可直接由有源DC24V常开触点进行控制。

二、HX-100A火灾声光警报器特点：

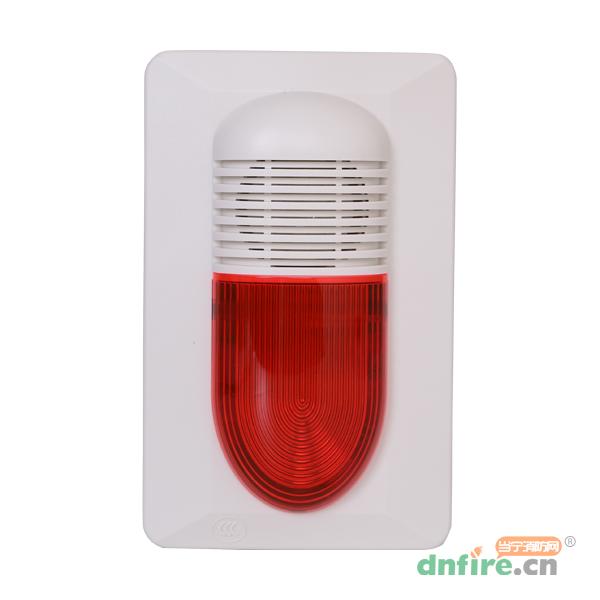

　　红色有机玻璃面板，采用多只超高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。

　　声音为火警声，声压高达85dB，利于引起现场人员注意。

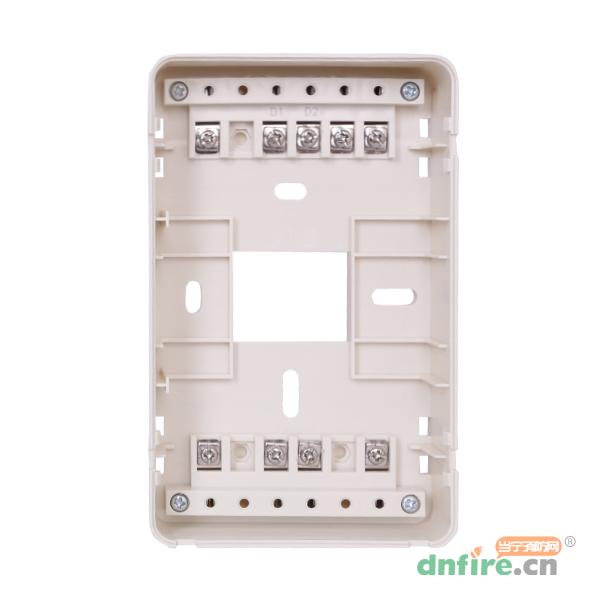

　　电路部分和接线底壳采用插接方式，接触可靠、便于施工。

三、HX-100A火灾声光警报器技术特性：

　　1.工作电压：

　　电源总线电压：DC24V允许范围：DC20V～DC28V

　　2.工作电流：

　　电源监视电流≤10mA电源动作电流≤160mA

　　3.闪光频率：每分钟闪亮20次～180次

　　4.声压级≥85dB（正前方3m水平处（A计权））

　　5.变调周期：0.2s～5s

　　6.线制：二线制，启动时为24V，无极性，非启动时无电压

　　7.使用环境：

　　温度：-10℃～+50℃

　　相对湿度≤95%，不凝露

　　8.外形尺寸：144mm×90mm×60.5mm（带底壳）

　　9.外壳防护等级：IP43

　　10.壳体材料和颜色：ABS/象牙白，正面镶有机玻璃/红色

　　11.重量：258g（带底壳）

　　12.安装孔距：65mm

　　13.执行标准：GA385-2002

四、HX-100A火灾声光警报器结构特征与工作原理：

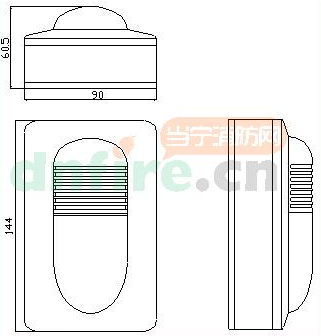

　　1.声光警报器外形示意如下图所示。

　　2.工作原理

　　HX-100A声光警报器利用音效芯片经三极管和变压器放大，推动扬声器发出声响；采用定时电路控制6只超高亮发光二极管发出闪亮的光信号。在D1、D2间加入DC24V电源即可启动。
