一、JTW-A2-HJ230型点型感温火灾探测器概述

　　JTW-A2-HJ230型点型感温火灾探测器（A2）(以下简称探测器)为差温型探测器，是利用热敏元件对温度的敏感性来检测环境温度，内置单片机固化高可靠火灾判断程序并采用特殊工艺进行处理工作稳定可靠。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等一般工业与民用建筑场所。

二、JTW-A2-HJ230型点型感温火灾探测器特点

　　采用高精度热敏元件，可准确快速探测环境温度变化。

　　无极性二总线，采用电子编码（地址范围0－255号），安装、调试简便可靠。

　　采用先进的表面（SMT）贴装工艺制作。

　　内置单片机固化高可靠火灾判断程序并采用特殊工艺进行处理，结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于工业与民用等建筑场所。

　　采用高精度热敏元件，可准确快速探测环境温度变化。

　　无极性二总线，采用电子编码，编码范围0-255，安装、调试简便可靠。

　　采用先进的表面（SMT）贴装工艺制作。

三、JTW-A2-HJ230型点型感温火灾探测器结构特征与工作原理

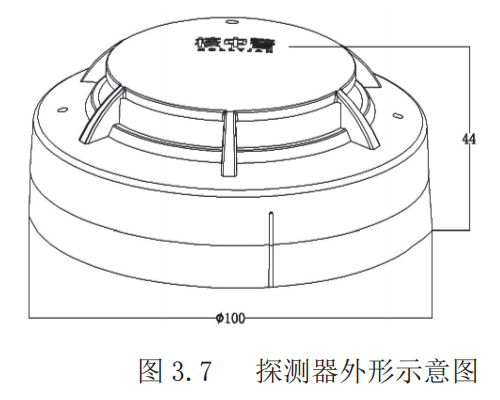

　　*探测器外形示意图如图3.7所示。

　　*工作原理

　　探测器是利用热敏元件对温度的敏感性来探测火灾，当外接温度升高时，热敏元件的阻值随温度变化，当温度上升速度达到报警升温速率时，探测器点亮火警确认灯，同时将火警信息上传至火灾报警控制器。

四、JTW-A2-HJ230型点型感温火灾探测器技术参数

　　*工作电压：20－28V(DC)

　　*工作电流：监控电流≤0.45mA 报警电流≤0.8mA

　　*编码方式：电子编码（编码范围为0～255）

　　*报警类别：A2

　　*使用环境：温度：-10℃～+50℃相对湿度≤95%(不凝露)

　　*外形尺寸：∮100mm高：44mm（含底座）

　　*重量：85g（含底座）

　　*执行标准：GB 4716-2005

五、JTW-A2-HJ230型点型感温火灾探测器安装方法与布线方式

　　*安装方法：

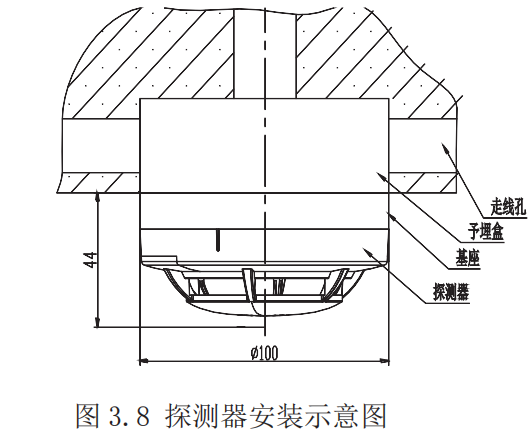

　　探测器安装示意图如图3.5、3.6所示。

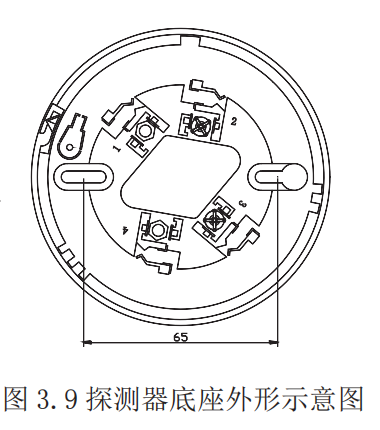

　　探测器的底座示意图如图3所示。底座上标示2和3位置设置有接线端子。布线管内的探测器总线分别接在2、3两个接线端子上（不分极性）。待底座安装牢固后，将探测器底部对正底座顺时针旋转到位，即可将探测器安装在底座上。

　　*布线方式：探测器二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设。

　　警告：安装探测器之前，请切断回路的电源并确认全部底座已安装牢靠且每一个底座的联接线准确无误。
