一、QMQ4.2/120N七氟丙烷灭火设备概述

　　七氟丙烷灭火设备、有管网气体灭火系统，简称气体灭火，还叫有管网灭火系统，是目前国内外使用量大，较成熟的一种现代化消防设备，属于全淹没系统，可以扑救A（表面火灾）、B、C类和电器火灾，可用于保护经常有人的场所。七氟丙烷（HFC-227ea）灭火剂是无色、无味、不导电、无二次污染、不破坏环境，且当灭火后，应及时通风，迅速排除灭火剂，即可很快恢复正常情况。

二、QMQ4.2/120N七氟丙烷灭火设备描述

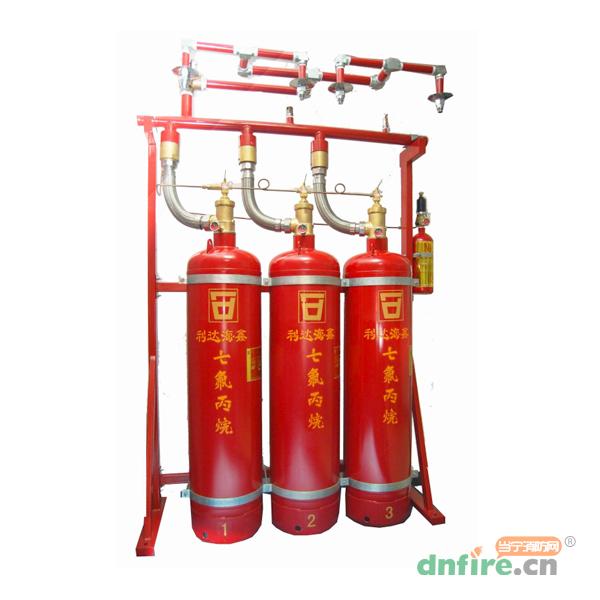

　　七氟丙烷灭火设备、有管网气体灭火系统，简称气体灭火，还叫有管网灭火系统。该系统主要由：火灾自动报警控制器、灭火剂瓶、容器阀（瓶头阀）、启动阀、选择阀、单向阀、安全阀、低压安全泄露阀、压力讯号器、框架、喷嘴、管道等设备组成。药剂以液态形式储存于钢瓶中，药剂本身无压力，需对钢瓶内充氮气，有管网灭火系统充装氮气压力为（20℃）4.2Mpa。有管网灭火系统分单元独立系统（保护一个防护区）和组合分配系统（可保护1-8个防护区）两种。七氟丙烷灭火设备中的设备安装于钢瓶间，通过管道连接到各个防护区中，喷嘴安装于各个防护区吊顶之下和地板层之下。当保护区发生火情，火灾探测器发出火警信号，报警灭火控制器即发出声光报警信号，同时发出联动指令，关闭防护区的通风等联动设备，经过1-30秒钟延时时间，发出灭火指令，打开启动瓶上的电磁阀，释放启动气体氮气，启动气体通过启动管道，打开相应的选择阀和容器阀（瓶头阀），释放灭火剂，灭火剂流经管道，从各个防护区喷嘴中喷洒，实施灭火。七氟丙烷灭火设备主要特点有两个，一个是灭火剂洁净，使用后无任何污染；另一个是绝缘性能好，可灭电气火灾和电子设备火灾，广泛适用于计算机房灭火、通讯机房灭火、博物馆灭火、档案馆灭火、图书馆灭火、配电间灭火、移动机房灭火、公交车灭火、旅游大巴灭火、铁路系统内燃机车灭火、电力机车灭火，风力发电机组灭火等场所。

三、QMQ4.2/120N七氟丙烷灭火设备特点

　　此七氟丙烷灭火设备是根据GA400-2002《气体灭火系统及零部件性能要求和试验方法》行业标准和GB50370-2005《气体灭火系统设计规范》国家标准规范设计制造和检验的，系统设计参数完整、准确、功能完善、工作准确可靠、安全、密封性能好，对灭火剂瓶头阀等部件进行了重大设计。瓶头阀密封口采用了双密封和防振动变形结构设计，并改变了充装工艺，具有耐高温、防振动特点，特别是密封性得到了双重保证，填补了国内的空白。七氟丙烷气体灭火系统各容器阀（瓶头阀）上的安全膜片采用上海华理专业厂家的产品，各灭火剂瓶组安装了安全保护帽，确保了产品运输、装卸、安装、调试过程中操作者的人身安全。各启动装置至灭火剂瓶组之间设计采用了较高成本的一根不锈钢金属软管，代替了低成本DN4-6紫铜管，不需现场加工，节约了四倍以上安装时间和费用，安装简单、快捷。

四、QMQ4.2/120N七氟丙烷灭火设备灭火原理

　　七氟丙烷灭火设备中的七氟丙烷灭火剂主要是破坏分子中的燃烧链为主，降温为辅。七氟丙烷灭火剂以液态的形式喷射到防护区内，迅速转变成气态，吸收大量的热量，降低防护区和燃烧物质周围的环境温度，同时切断分子中的燃烧链，从而迅速灭火。可保护扑灭以下物质火灾：电气灭火、电器设备灭火；固体表面火灾灭火；可燃液体火灾灭火；可切断气源气体火灾灭火。

五、七氟丙烷气体灭火系统原理

　　1、自动控制：将火灾自动报警气体灭火控制器上控制方式选择键，拨到“自动”位置时，灭火系统处于自动控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光报警信号，同时发出联动指令，关闭联锁设备，经过一段延时时间，发出灭火指令，电磁阀释放启动气体，启动气体通过启动管道打开相应的选择阀和容器阀（瓶头阀），释放灭火剂，实施灭火。

　　2、手动控制：将火灾自动报警气体灭火控制器上控制方式选择键，拨到“手动”位置时，灭火系统处于手动控制状态。当保护区发生火情，可按下手动控制盒或控制器上启动按钮，即可按规定程序启动释放灭火剂，实施灭火。在自动控制状态，仍可实现电气手动控制。

　　3、机械应急手动操作：当保护区发生火情，控制器不能发出灭火指令时，应通知有关人员撤离现场，关闭联动设备，然后拔出七氟丙烷气体灭火系统相应启动瓶组启动阀上的手动保险夹卡片，压下手柄即可打开启动阀，释放启动气体，即可打开选择阀、容器阀（瓶头阀）、释放灭火剂，实施灭火。如此时遇上启动阀维修或启动钢瓶中启动气体压力不够不能工作时，这时应首先打开七氟丙烷灭火设备相对应灭火区域的选择阀手柄，敞开压臂，打开选择阀，然后打开该区域的容器阀（瓶头阀）上的手动手柄开启容器阀（瓶头阀），释放灭火剂，实施灭火。

　　4、当发出火灾警报：在延时时间内而发现有异常情况，不需启动，暂不进行灭火时，可按下手动控制盒或火灾自动报警气体灭火控制器的紧急停止按钮，即可阻止控制器灭火指令的发出。

六、七氟丙烷气体灭火系统适用范围

　　七氟丙烷气体灭火系统用于保护以下物质的火灾：

　　1、电气和电子设备火灾；

　　2、可燃烧液体和可融化的固体火灾；

　　3、固体表面火灾；

　　4、灭火前能切断气源的气体火灾。

七、七氟丙烷气体灭火系统使用场所

　　1、计算机房灭火、通讯机房灭火、博物馆灭火、档案馆灭火、图书馆灭火、配电间灭火、移动机房灭火、电讯中心灭火，海上采油平台灭火等场所；

　　2、使用水喷淋系统会造成水损的设施；

　　3、灭火药剂喷放后残留物消除困难的设备和区域，如：干粉、气溶胶、水等等；

　　4、经常有人工作的区域，如电脑房、通讯控制中心等等。

八、QMQ4.2/120N七氟丙烷灭火设备技术参数
