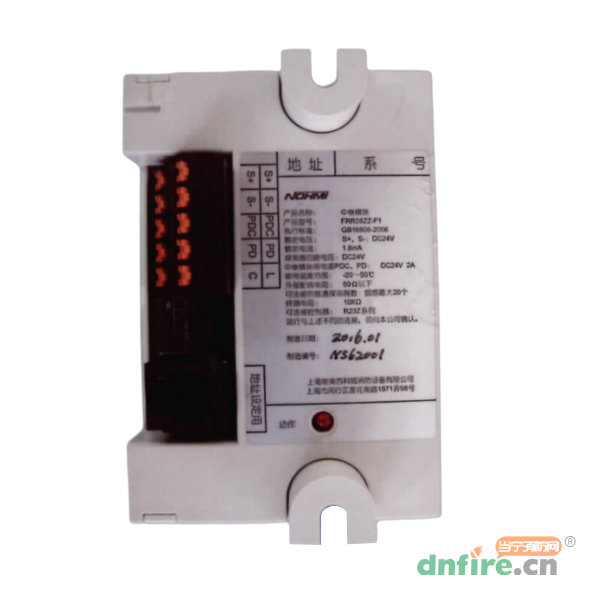

一、FRR28ZZ-F1中继模块概述

　　FRR28ZZ-F1中继模块是自动火灾报警设备的构成产品的火灾报警信号模块，依据接受从探测器或手报发出的火灾信号，传送到火灾报警控制器。

　　本模块内置微处理器，它可以将输入的开关量信号转化为数字信号传送到火灾报警控制器，可以监控输入的线路通断，可以连接多个普通型的火灾报警探测器或手动火灾报警按钮等开关量设备。

　　本模块可通过地址设定器设定地址码（通过插孔端口），无论连接在系统的任何部位都具有唯一的地址。

二、FRR28ZZ-F1中继模地址设置说明

　　使用地址设定器（如FZA012），通过专用的地址设定线连接到模块的电话插孔上设定。

三、FRR28ZZ-F1中继模块功能参数

　　额定电压：DC24V

　　额定电流：1.8mA

　　通过总线与火灾报警报警器（联动型）通信

　　具有一个动作指示灯，正常监视状态时不点亮，动作时红色常亮

　　编码方式：电子编码

　　外壳材质：塑料

　　外形尺寸：64.0mm×94.0mm×35.8mm

　　3C证书编号：Z2016081801000621（自愿性认证）

四、FRR28ZZ-F1中继模块接线图

与普通探测器连接时

与普通手报连接时

　　（1）端子S+连接主信号线S+，端子S-连接主信号线S-。

　　（2）最终的探测器底座或手报的端子L和C，请连接终端电阻10KΩ、1/2W。

　　（3）L、C端连接烟感最大30个，宜20个内；温感、手报数量无限制。
