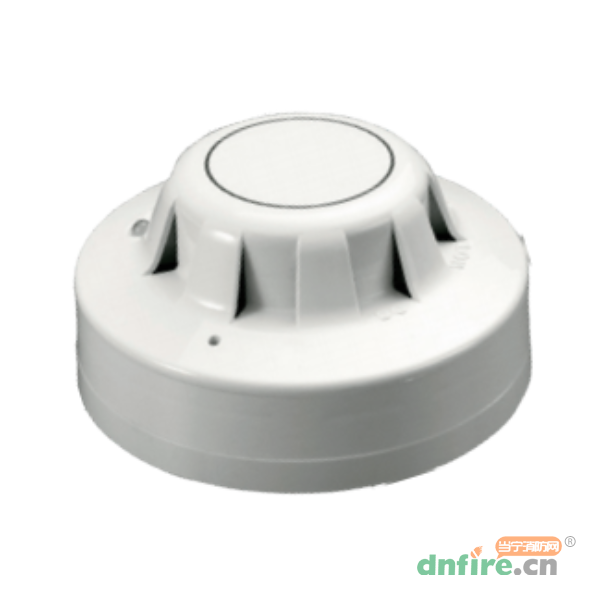

65系列光学烟雾探测器包括一个脉冲LED位于探测器的外壳。外部探测器模压与电离探测器相同,并有一个指示灯LED,在静止状态下是清晰的,但在警报中产生红灯。
65系列光学感烟探测器利用散射光原理探测进入探测器烟室的烟雾。
1、对缓慢燃烧、产生烟雾的火灾反应良好
2、适合卧室和逃生路线
3、不受风或大气压力的影响
4、报警指示灯和磁铁操作测试开关选项
检测原理 | 光电式 |
光学迷宫 | 一个红外线发射器和传感器,径向排列以检测散射光 |
传感器 | 硅PIN光电二极管 |
发射器 | 红外发光二极管 |
巡检频率 | 3s/次 |
确认频率 | 2s/次 |
线制 | 二线制,无极性 |
接线端子 | 电源输入连接L1 IN端子和L2端子 电源输出连接L1 OUT端子和L2端子 远程指示灯负极连接-R端子 |
电源电压 | 9~33V dc |
脉冲电压 | 峰值为2V(0.1Hz~100kHz) |
静态电流 | 30~50μA(24V) |
脉冲电流 | 115μA(24V) |
指示灯电压 | 6~28V |
报警电流 | 61mA(28V);52mA(24V);18mA(10V) |
报警指示灯 | 报警状态时发红光 |
报警电流 | 4mA |
报警阈值 | 按照EN54-7标准测量的0.15dB/m |
工作温度 | -20~60℃ |
相对湿度 | 0~95%RH(不凝露) |
大气压力和风速 | 无影响 |
防护等级 | IP23D |
执行标准 | EN 54-7,LPCB,VdS,DIBt,BOSEC,FG,CPR和SBSC |
外形尺寸 | Φ100mm*H42mm(包含底座H50mm) |
颜色和端子材质 | UL94-V0白色,镀镍不锈钢 |
重量 | 150g(包含底座) |
