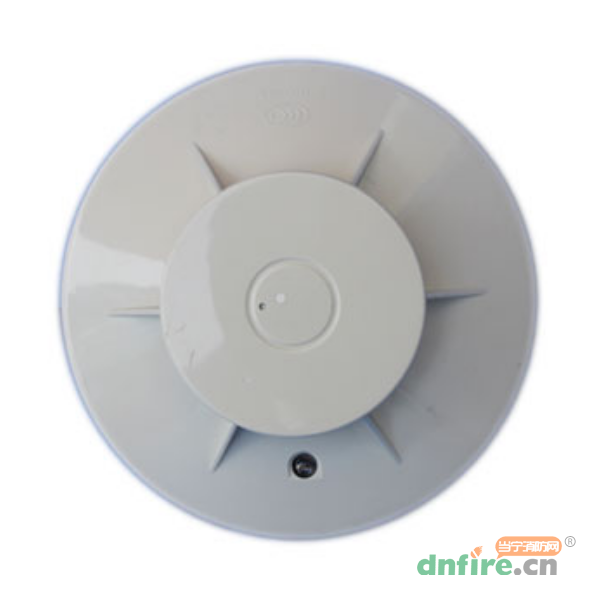

一、JTY-GD-HJ9701点型光电感烟火灾探测器概述

JTY-GD-HJ9701点型光电感烟火灾探测器是采用红外散射原理研制而成的点型光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等一般工业与民用建筑场所。主要特点如下：

　　无极性二总线制负载，采用电子编码（地址范围0－63号），安装、调试简便可靠。

　　采用先进的表面（SMT）贴装工艺制作。

　　单片机实时采样处理数据，通过控制器可查询现场情况。

　　具有自动补偿功能，降低了误报率。当补偿到一定值时，探测器指示灯闪烁，报故障，以提醒用户须及时清洗。

二、JTY-GD-HJ9701点型光电感烟火灾探测器工作原理

　　探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于烟尘对红外光的散射作用，使接收光信号增强，当烟尘达到一定浓度时，点亮火警确认灯，向控制发出报警信号。为减少干扰及降低功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命。

三、JTY-GD-HJ9701点型光电感烟火灾探测器技术参数

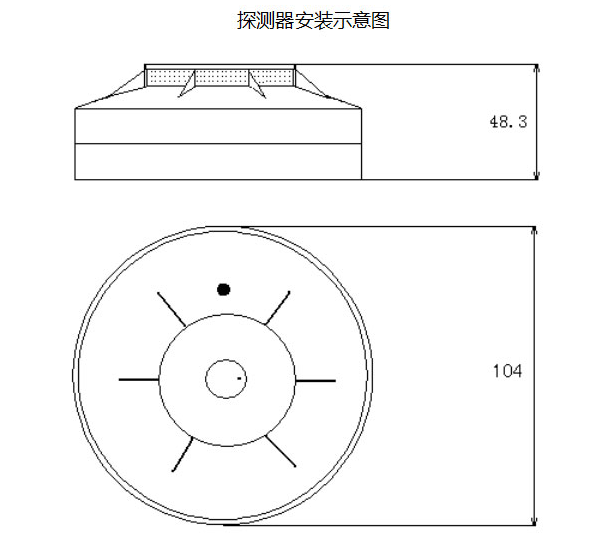

四、JTY-GD-HJ9701点型光电感烟火灾探测器安装接线

　　底座上有3个导体片，片上带接线端子。布线管内的探测器总线分别接在二个接线端子上（不分极性），另一个导体片用来辅助固定探测器。

　　待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

　　布线方式：探测器二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设。
