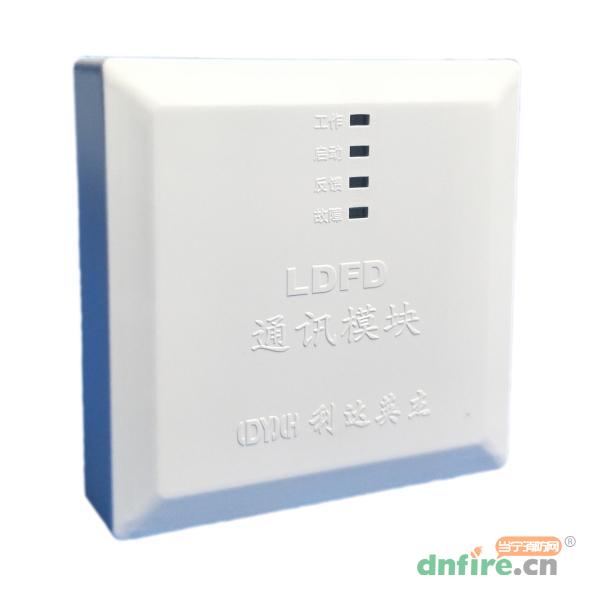

利达英杰 LDFD-TK防火门通讯模块 常开门 TK1/TK2
¥0.0媒体价 登陆后可见 市场价 询底价
利达英杰 产品20件 进入品牌专区 0人 关注
热度
图文详情 产品参数 评论 文章

年中大促

一、LDFD-TK防火门通讯模块功能特点

  ◎适用于单、双扇常开防火门的监控

  ◎接受消防中心监控器发出的指令,自动关闭防火门

  ◎接收终端执行装置的开关量反馈信号

二、LDFD-TK防火门通讯模块规格型号

产品名称 产品型号 规格 说明
防火门通讯模块 LDFD-TK TK1 常开门通讯模块,可控制一扇常开门
防火门通讯模块 LDFD-TK TK2 常开门通讯模块,可控制两扇常开门

三、LDFD-TK防火门通讯模块技术参数

产品名称 防火门通讯模块(常开型)
产品型号 LDFD-TK
产品功能 监控防火门状态,火灾时控制防火门关闭
工作电压 DC24V
显示 4盏LED指示灯
输入接口 2组,连接门磁开关(TK2)
输出接口 2组,连接电动闭门器(TK2)
通讯方式 二总线
编码方式 手持编码器编码
安装方式 贴墙面安装(配合86盒底座使用)
工作环境温度 -10℃~+45℃
相对湿度 ≤95% RH
海拔高度 ≤4500米
尺寸 长×宽×高:86 mm×86mm×29mm

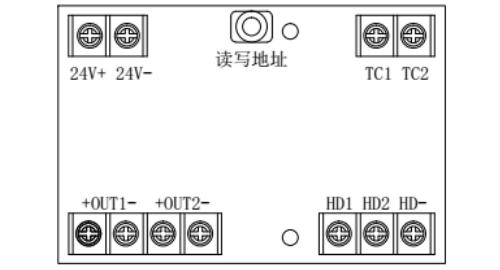

四、LDFD-TK防火门通讯模块接线说明

LDFD-TK防火门通讯模块接线说明

名称 定义
24V+/24V- 电源
TC1、TC2 通讯端子
HD1 门磁开关1
HD2 门磁开关2
HD- 门磁开关公共端
+OUT1- 电动闭门器1
+OUT2- 电动闭门器2



  DC24V供电电源:与防火门扩展箱连接时,由扩展箱提供;与防火门监控器直接连接时,由监控器提供。

  通讯端子:连接监控器或扩展箱通讯端子

  门磁开关连接线:信号线规格应不小于0.75mm2

  电动闭门器连接线:连接线规格应不小于0.75mm2
