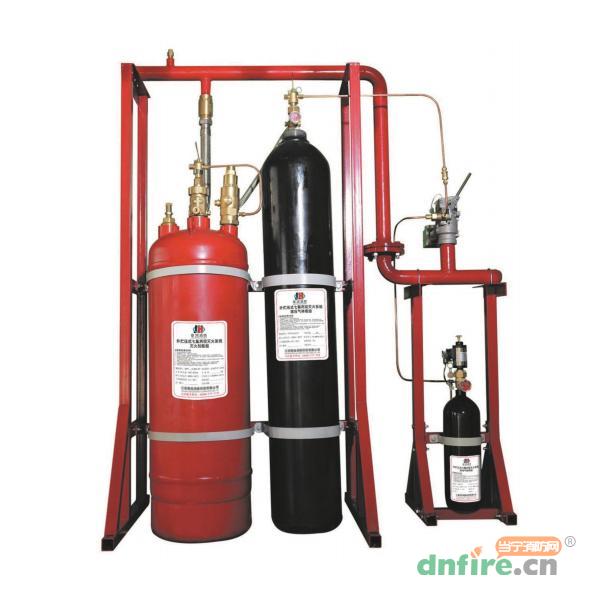

外贮压式七氟丙烷气体灭火系统主要由灭火剂储气瓶组、动力瓶组、液位阀、减压稳压阀、容器阀、启动瓶组、启动瓶阀、选择阀、液体单向阀、气体单向阀、安全阀、压力信号器、气瓶框架、喷嘴、连续软管及管道系统组成。可设成单元独立系统和组合分配系统等多种形式。
适用于保护远距离和大空间的防护区,钢瓶间与防护区之间距离较远的工程。
◎灭火剂充装密度大,灭火剂瓶组用量少。
◎七氟丙烷灭火剂的输送距离远,最长输送距离超过200米。
◎系统管网的流动性能更佳,系统管径相应减小,施工成本更低。
◎喷嘴入口压力高,灭火剂雾化效果更好,喷射时间更短,灭火效果更好。
产品型号规格 | QMQ5.6/(灭火剂瓶组)W-JH |
灭火剂瓶组容积 | 90、120、150、180L |
灭火剂贮存压力(20℃) | 0.39MPa |
最大工作压力(50℃) | 8MPa |
增压气体充装压力(20℃) | 13.5MPa |
灭火剂充装密度 | ≤1.25kg/L |
灭火技术方式 | 全淹没 |
灭火剂喷射时间 | ≤10s |
启动方式 | 自动、手动、机械应急操作 |
工作启动电压 | DC24V |
驱动气瓶充装压力(20℃) | 6MPa |
使用环境温度 | 0℃~50℃ |
