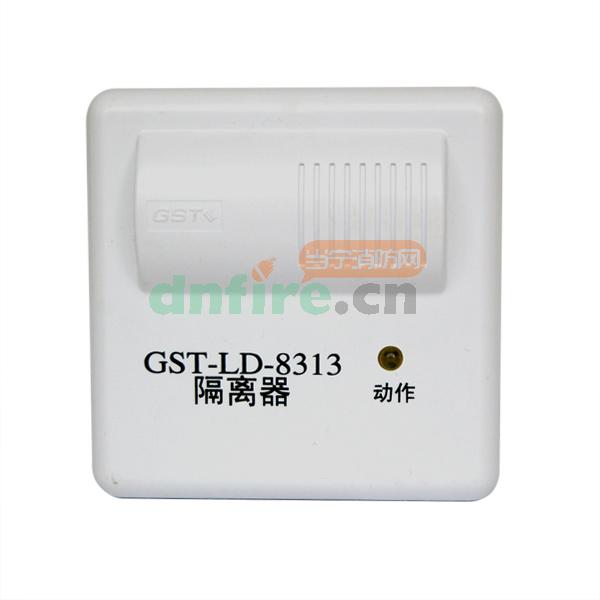

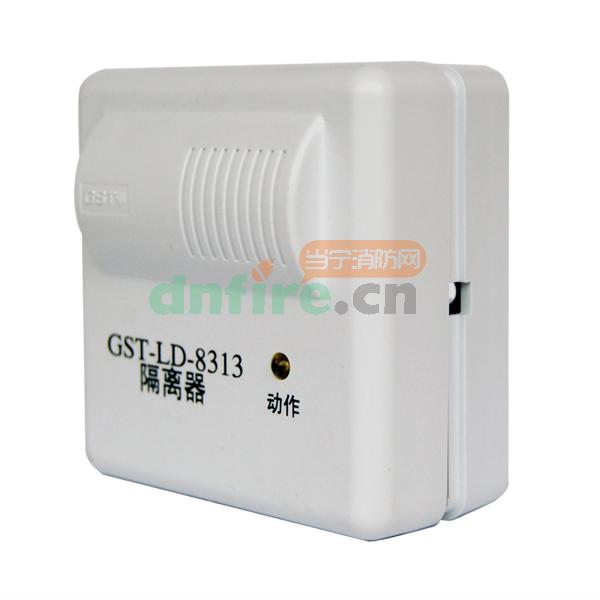

一、GST-LD-8313（船用）隔离器概述

　　GST-LD-8313（船用）隔离器（以下简称隔离器），主要用于隔离总线上发生短路的部分，保证总线上的其它设备正常工作。待故障修复后，总线隔离器可自行将被隔离出去的部分重新纳入系统。并且，使用隔离器便于确定总线发生短路的位置。

二、GST-LD-8313（船用）隔离器工作原理

　　当GST-LD-8313（船用）隔离器输出所连接的电路发生短路故障时，隔离器内部电路中的自复熔丝断开，同时内部电路中的继电器吸合，将隔离器输出所连接的电路完全断开。总线短路故障修复后，继电器释放，自复熔丝恢复导通，隔离器输出所连接的电路重新纳入系统。

三、GST-LD-8313（船用）隔离器特点　

　　（1）总线短路故障排除后，可将被隔离出去的部分重新纳入系统。

　　（2）输入、输出信号无极性。

　　（3）最大输出电流100mA。

四、GST-LD-8313（船用）隔离器主要技术特性　

　　（1）工作电压：总线24V　

　　（2）动作电流≤100mA

　　（3）动作确认灯：黄色

　　（4）使用环境：　　温度：-10℃～+50℃　　相对湿度≤95%，不结露

　　（5）外壳防护等级：IP30

　　（6）外形尺寸：　　86mm×86mm×43mm（带底壳）
