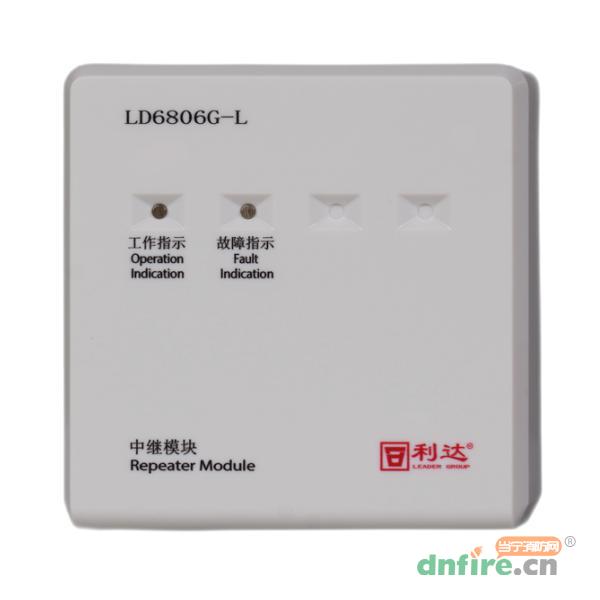

利达消防 LD6806G-L中继模块 环形回路
¥0.0媒体价 登陆后可见 市场价 询底价
利达消防 产品535件 进入品牌专区 175人 关注
热度
图文详情 产品参数 评论 文章

年中大促

一、LD6806G-L中继模块概述

  LD6806G-L中继模块采用特殊防潮技术和插拔式结构设计。主要作用是将单向回路扩展为环形回路,环路中即使发生断路,也不会影响环路中设备的工作,提高消防总线工作可靠性。此外LD6806G-L中继模块也具备短路保护隔离器的作用,输出短路不会影响输入工作。本产品无污染、功耗低,适用于各种工业及民用建筑。

二、LD6806G-L中继模块能特点

  二总线,有极性。

  采用电子编码,占一个地址点(1~255)。

  可将输入总线回路扩展为环形回路,有2路输出,可环形连接。

  环形回路中发生断路后,内部的所有设备仍能正常工作。

  输出短路可保护及自动恢复,不影响输入工作。

三、LD6806G-L中继模块技术参数

型号 LD6806G-L
名称 中继模块
品牌 利达
二总线电压 DC14V~24V
二总线电流 <3.0mA
指示灯 工作指示灯-监视状态红灯闪亮;故障指示灯-故障时红色常亮
工作温度 -40℃~+55℃
相对湿度 ≤95%,无凝露
外壳防护等级 IP40
安装方式 配合LD60G底座安装使用,插拔式结构
重量 约130 g(含底座)

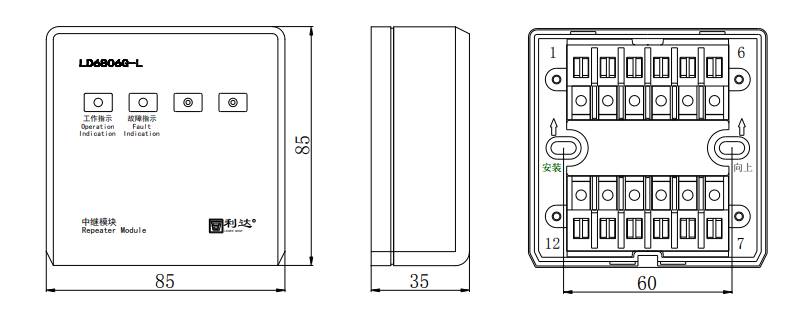

外形尺寸 85 mm×85mm×35 mm(带底座)

四、LD6806G-L中继模块接线图

LD6806G-L中继模块接线图

  TC+、TC-:探测二总线,有极性

  TC1+、TC1-:TC电压输出1

  TC2+、TC2-:TC电压输出2
