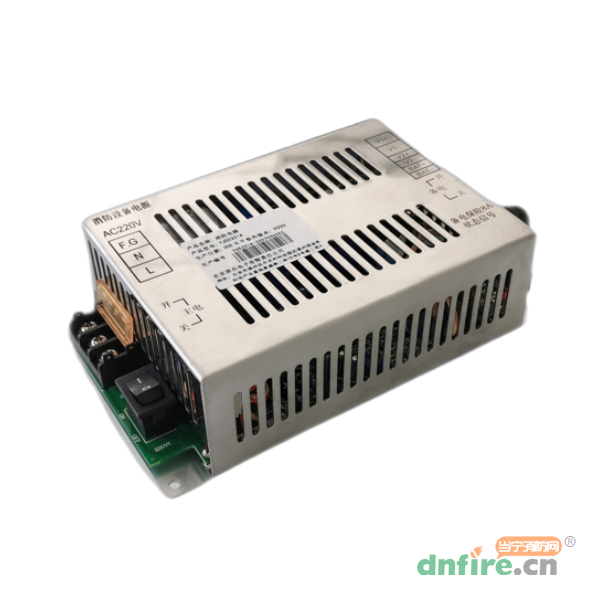

诺安捷 NAJ2305开关电源 5A输出
¥0.0媒体价 登陆后可见 市场价 询底价
诺安捷 产品19件 进入品牌专区 3人 关注
热度
图文详情 产品参数 评论 文章

年中大促

一、NAJ2305开关电源概述

  本电源满足《GB16806-2006》、《GB4717-2005》、《GB/T21197-2007》、《GB14287.1-2005》对电源部分的要求。

  NAJ2305开关电源为火灾报警控制器、火警广播系统和火警电话通信系统的配套产品,安装于消防控制产品机柜中,为控制系统提供稳定可靠的直流输出。

二、NAJ2305开关电源产品特性

  抗干扰性能好,可靠性能高

  直流纹波小,工作效率高

  工作温度低,使用寿命长

  输出过载保护功能

  绝缘性能好,漏电流小,抗电强度高

  有短路保护,过载保护功能

三、NAJ2305开关电源技术参数

工作电压 AC187-AC264V
工作频率 47Hz-63Hz
输出电压 28V±0.5V
输出电流 5A
输出功率 140W
典型效率 ≥86%
纹波噪声 ≤1%
尖峰噪声 ≤2%
相对湿度 ≤85%
环境温度 -10℃~+40℃
AC220输入对机壳 绝缘电阻≥50MΩ,耐压/10mA/60S:AC1500V
24V输出对机壳 绝缘电阻≥20MΩ,耐压/10mA/60S:AC500V

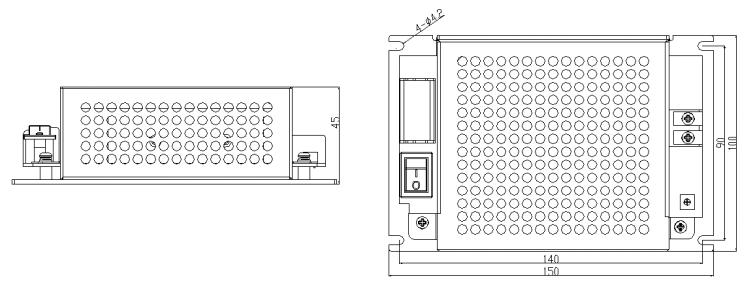

四、NAJ2305开关电源外形尺寸

NAJ2305开关电源外形尺寸

五、NAJ2305开关电源接线安装

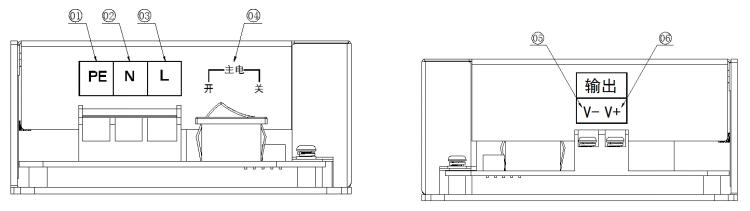

NAJ2305开关电源接线端子说明

  01 - 220V PE端

  02 - 220V N端

  03 - 220V L端

  04 - 主电开关

  05 - 输出-

  06 - 输出+

  1、主电AC220接三线端子的L(03)、N(02)、PE(01),PE接大地。

  2、分别将V-、V+连接到输出的输出线。

  3、设备在开机前应确保安装和接线正确无误,且应把端子罩扣上防止触电。
