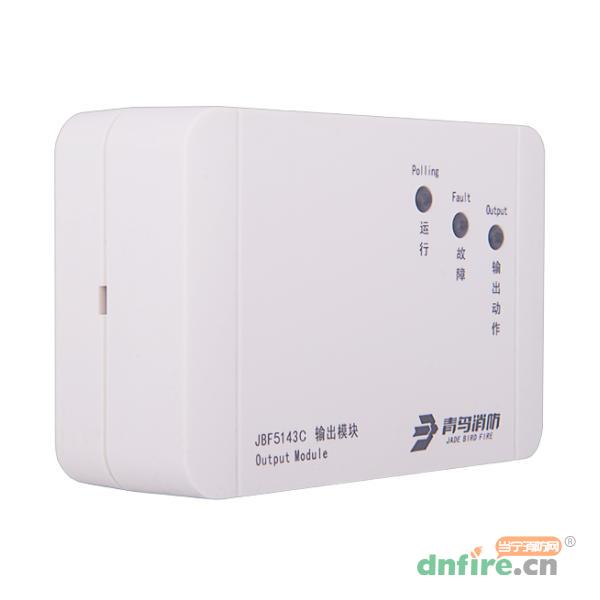

一、JBF5143C输出模块概述

　　JBF5143C输出模块是青鸟公司的可配接广播系统的控制模块。该模块主要用于消防广播的控制，并可对消防应急广播与扬声器连接线路状态以及扬声器数量进行监测。在使用过程中消防联动控制器发出命令，通过输出模块启动或停止与该模块连接的音源以及扬声器之间的通断。

二、JBF5143C输出模块工作原理

　　模块内嵌微处理器，微处理器实现与消防联动控制器通讯、输出控制、输入信号状态判断、输入和输出线路故障检测、扬声器丢失检测、状态指示灯控制。模块占用一个编码地址，编址范围与协议相关，11S协议编址范围1-200，62S协议编址范围1-252。模块接收消防联动控制器的启动命令，输出继电器动作并点亮对应的“输出动作”指示灯。

　　当有火警时，控制器启动该模块切换应急广播输出。

三、JBF5143C输出模块功能特点

　　内置微处理器。

　　采用SMT表面贴装工艺。

　　通信采用二总线技术，无极性要求。

　　施工中应使用双绞线，导线截面积不小于1.0mm2。

　　稳定性高，抗干扰能力强。

　　电子编码方式，可通过专用电子编码器编址。

　　插拔式结构，易于施工、维护。

　　对于应急广播线路以及扬声器线路可进行故障检测，上电后模块检测扬声器数量（注：扬声器内阻必须是1020KΩ且精度为±1%），正常运行过程中扬声器数量减少，可报出故障。

四、JBF5143C输出模块技术参数

五、JBF5143C输出模块接线图

　　回路总线接在L2（5、6）、L1（3、4）端子上，接线时无极性要求，无需电源线。

　　消防广播线分别接在端子9和端子10，背景音乐线分别接在端子11和端子12，扬声器分别接在端子13和端子14上，至少配接一个扬声器。
