众特科技 ZTU系列电压信号传感器
¥0.0媒体价 登陆后可见 市场价 询底价
众特科技 产品25件 进入品牌专区 0人 关注
热度
图文详情 产品参数 评论 文章

年中大促

一、ZTU系列电压信号传感器功能特点

  完全满足国标GB28184-2011《消防设备电源监控系统》的要求;

  监测消防设备主、备电源的工作状态;

  监测消防设备主、备电源过压、欠压、缺相等故障;

  监测消防设备主、备电源中断供电故障;

  采用DC24V工作电压,确保系统及人身安全;

  可直接采集电压信号;

  系统采用F-BUS消防二总线作为通信平台,结合众特科技专用通信协议作为保障,保证系统在各种电磁环境下可靠稳定的运行。

二、ZTU系列电压信号传感器选型表

型号 备注
ZTU-K1 监测单相单路交流电压
ZTU-P1 监测三相单路交流电压 , 适用于三相有零线
ZTU-P2 监测三相双路 ( 双电源 ) 交流电压 , 适用于三相有零线
ZTU-N1 监测三相单路交流电压 , 适用于三相无零线
ZTU-Z1 监测单路直流电压

三、ZTU系列电压信号传感器技术参数

供电电压 DC16V- DC28V 由监控器、区域分机或区域中继器集中供电
额定功率 ≤ 0.12W
总线通信方式 F-BUS消防二总线
通信线 NH-RVS-2X1.5mm²
地址编码 每台传感器均具有唯一地址编码
隔离器 每台传感器内部自带强弱电隔离器
报警延时 0~ 60s
报警参数 过压>额定电压的 110%;欠压<额定电压的 85%
报警显示 LED 指示
测量电压 AC220V
环境温度 -10℃~+50℃
环境湿度 ≤95% 无凝露
海拔高度 < 4500m
防护等级 IP30
外形尺寸 110mm×87mm×46.1mm
安装方式 标准35mm 导轨式安装

四、ZTU系列电压信号传感器接线图

ZTU-P1电压信号传感器接线图

ZTU-P2电压信号传感器接线图

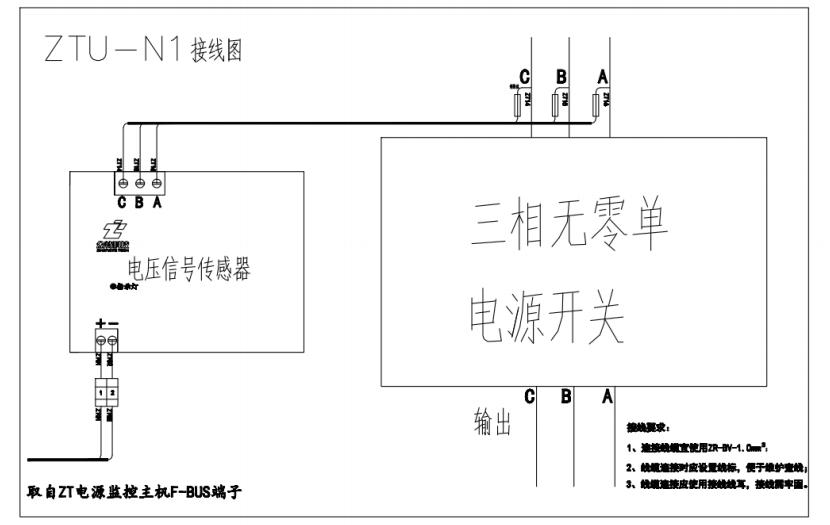

ZTU-N1电压信号传感器接线图

ZTU-K1电压信号传感器接线图

ZTU-Z1电压信号传感器接线图
