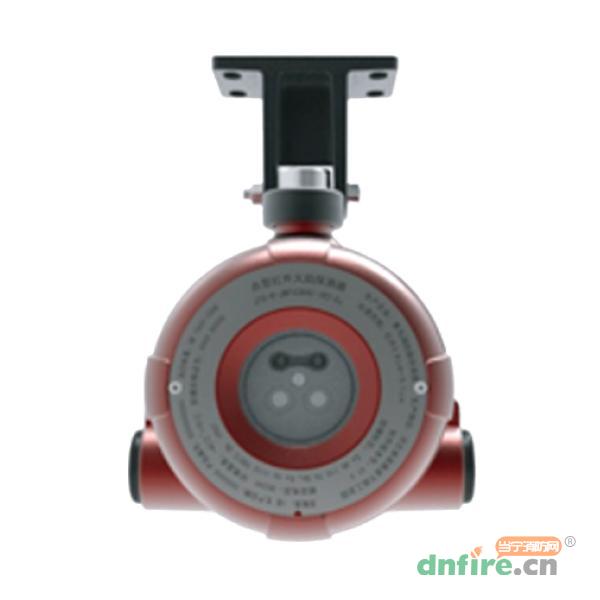

JTG-H-JBF4384C-IR2-Ex点型红外火焰探测器使用专门设计的IR（红外）传感器采集火焰的红外特征信号，通过内置的高速微处理器和先进的信号处理算法，可有效的区分出真实的火焰辐射与干扰源。该系列火焰探测器具有污染检测的功能，可靠性高、报警速度快、可设置多级灵敏度，满足不同场合的需求；优良的隔爆和防护设计，能够满足在各种严酷的工业场景中使用。
采用工业标准要求设计，性能稳定可靠；
核心电路采用SMT表面贴装工艺，可靠性高，一致性好；
三色指示灯可显示正常工作状态、火警及故障状态；
可设置多级灵敏度；
红外光谱特征，通过智能算法，进行火焰判断，报警速度快，探测距离远、误报率低；
同时具有火警和故障继电器接口；
支持编址和非编址两种工作模式；
具有污染检测的功能；
具有RS485接口（Modbus协议）和4~20mA接口；
外壳采用高强压铸铝，产品隔爆性好，防护等级达到IP67，抗粉尘污染、抗潮湿及抗腐蚀能力强等特点；
通过30V/m射频电磁场辐射抗扰度测试；
该系列火焰探测器具有优良的抗干扰能力，不受风雨、高温、高湿及自然人工光源等影响，可良好的工作于室内或室外等各种严酷的工业现场环境下。
| 产品型号 | JTG-H-JBF4384C-IR2-Ex |
| 产品名称 | 点型红外火焰探测器 |
| 传感器数量 | 2个红外传感器 |
| 防爆标志 |
Ex db IIC T6 Gb（气体防爆） Ex tb IIIC T80℃ Db（粉尘防爆） |
| 工作电压 |
总线电压：DC24V,控制器提供(无极性); 电源电压：DC24V(DC13V~DC30V,无极性) |
| 监视电流 | 回路：≤770uA（DC24V）；电源：≤27mA（DC24V） |
| 报警电流 | 回路：≤830uA（DC24V）；电源：≤39mA（DC24V） |
| 确认灯 | 监视状态绿色闪亮，报警状态红色常亮，故障状态黄色常亮 |
| 工作模式 | 编址模式、非编模式 |
| 线制 |
编址模式：四线制（回路线无极性、电源线无极性） 非编模式：二线制（电源线无极性） |
| 通讯接口 | RS485（Modbus 协议）；4～20mA 输出接口 |
| 故障继电器 | 3A@30VDC，常闭触点 |
| 火警继电器 | 3A@30VDC，常开触点，常闭触点 |
| 编址范围 | 11S 协议：1～200；62S 协议：1～252 |
| 编址方式 | 专用电子编码器 |
| 最远传输距离 | 1000m (RVS2×1.0mm2) |
| 控制器兼容性 | JBF-11SF 系列、 JBF-11SF-C 系列及 JBF51S0X 系列控制器 |
| 光谱范围 | 红外 3.8um～5.1um |
| 灵敏度 |
4 级灵敏度可调，1 级最灵敏，4 级最迟钝； 出厂默认为 3 级，可通过强磁棒进行调节，也可通过编码器进行调节 |
| 响应时间 | ≤30s |
| 污染检测 | 有 |
| 火警继电器不保持功能 |
此功能默认为开 说明：当探测器报警后，如果火源熄灭，在 60s 内，探测器自动恢复为正常监视状态， 同时火警继电器复位，可通过编码器和磁棒进行修改。 |
| 外观颜色 | RAL3003 宝石红 |
| 工作温度 | -40℃～+75℃ |
| 贮存温度 | -40℃～+85℃ |
| 相对湿度 | ≤95%（无凝露） |
| 防护等级 | IP67 |
| 外壳材质 | 压铸铝 |
| 产品质量 | 约 1020g(含安装架) |
| 电气接口 | 2×M20×1.5mm |
| 外形尺寸 | L×W×H:112 mm×105 mm×108 mm(不含安装架) |
| 认证特性 | 消防认证、防爆认证 |
警告：火焰探测器安装前，务必切断火焰探测器供电线路的电源。
注意：
1、现场安装时，按GB/T 3836.15-2017标准要求、配用与环境相适应的已取得防爆合格证的电缆引入装置及封堵件，采用耐高温电缆。
2、火焰探测器的设置应参考《火灾自动报警设计规范》（GB 50116-2013）及其他相关规范标准执行。
3、所有连接线截面积不小于1.0 mm2，连接线末端剥去大约6mm的绝缘护套，连接到火焰探测器的接线端子上。
4、电缆引入装置及封堵件需与产品配套订购或自配：电缆引入装置：JBF-CG-M20×1.5mm或JBF-CGC-M20×1.5mm；封堵件：JBF-Hp-M20×1.5mm或JBF-HpC-M20×1.5mm。
5、检查外部连接线是否存在短路故障。
