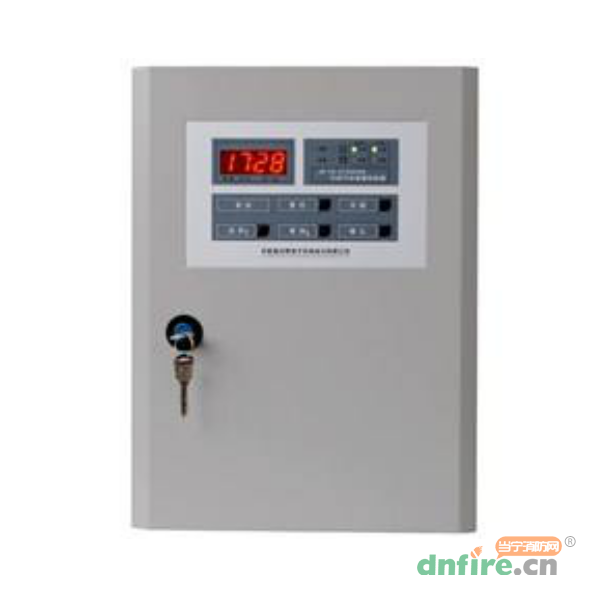

一、JB-TB-AH2010SH可燃气体报警控制器概述

　　JB-TB-AH2010SH可燃气体报警控制器是成都鑫豪斯生产的一款气体报警主机。该气体报警装置是由气体探测器与报警控制器组成的工业用气体安全检测仪器。探测器部分可以安装在有被测气体泄漏的室内、外危险场所。控制器安装在非防爆区域（控制室内）。

二、JB-TB-AH2010SH可燃气体报警控制器特点

　　1．采用H_BUS四总线通讯接口，无需中继器即可传输2000米；

　　2．实时显示浓度（%LEL）和时间；

　　3．可以远程进行探测器灵敏度修正，零点调整，无需使用大型配气设备进行现场标定；

　　4．抗RFI/EMI干扰；

　　5．四级浓度控制功能：显示门限、预警、低报、高报；

　　6．具有自动搜索探测器功能；

　　7．总线保护功能，可自动进行总线短路保护；

　　8．具有大容量数据存储器，可存储故障记录、报警记录、开关机记录及事件记录；

　　9．可以用于三线制分线式设备改造。

三、JB-TB-AH2010SH可燃气体报警控制器技术特性

　　1.工作电压：AC220V±15%（50Hz）

　　2.容量：探测器及输入模块数不超过8个

　　3.配探测器：采用H_BUS的AT0501AH或XP3000探测器

　　4.功耗：≤10W（不含配套设备）

　　4.报警音量：≥65dB

　　5.四总线制信号传输：信号总线（S1、S2）；电源总线（+24V、GND）

　　6.信号传输距离：≤2000m（2.5mm2×2）

　　7.内部集成联动控制输出：2组无源输出触点，

　　8.备用电源：DC12V/1.25Ah×2

　　9.使用环境：温度-10～50℃，相对湿度＜93%RH（40℃时）

　　10.外形尺寸：350mm×260mm×140mm

　　11.安装方式：壁挂式

四、结构特征与安装接线

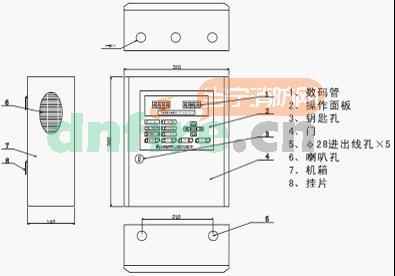

结构图：

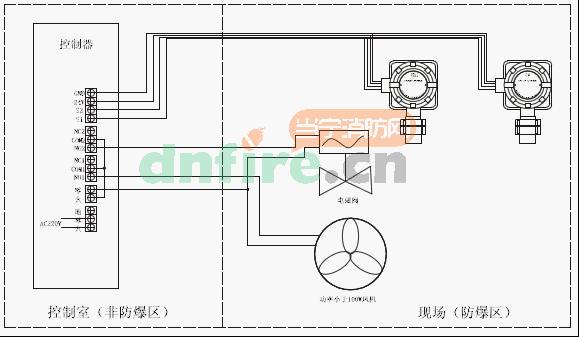

接线图：
