总线信号传输,系统抗干扰能力强,布线经济,安装方便快捷;
用户可根据需要选择气体实时浓度(%LEL/ppm/%VOL)监测界面或时间显示界面;
两级报警值及三种报警方式(上升/下降/两极)可任意设置;
自动校准、自动跟踪传感器老化状况;
自动故障监测,准确指示故障部位及类型;
强大的逻辑编程能力以及输出模块的任意配制可实现各种类型外设的远程自动控制;
4个可编程应急按钮可直接手动输出控制信号;
具有999次条报警信息、100条故障信息及100条开关机信息历史数据记录的强大记忆功能,信息掉电不丢失;
RS485总线通讯(标准MODBUS协议)接口,能实现与上位控制系统的通讯及火气网络系统联网,提升系统集成度。
型号 | AEC2302a |
工作电压 | AC176V~AC264V(50Hz±1%) |
功耗 | ≤10W(不含配套设备) |
环境温度 | -10℃~+50℃ |
相对湿度 | ≤93%RH |
信号传输 | 四总线制(S1、S2、+24V、GND) |
信号传输距离 | 1500m(2.5mm2) |
检测气体类型 | %LEL、ppm、%VOL |
探测器及输入模块总数 | ≤16只 |
扩展输出模块数量 | ≤16只 |
4组继电器触点容量 | 3A/DC24V或1A/AC220V |
报警设置 | 低限报警、高限报警 |
报警方式 | 声光报警 |
显示方式 | 数码管 |
外形尺寸 | 420mm×320mm×120mm |
备用电源 | DC12V/4Ah×2 |
RS485接口板 | AEC-RS485 |
安装方式 | 壁挂 |
AEC2302a气体报警控制器产品结构图

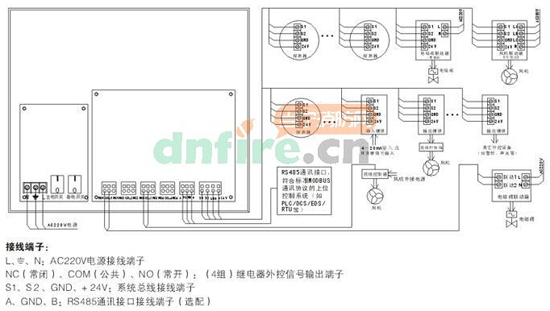

AEC2302a气体报警控制器接线示意图
