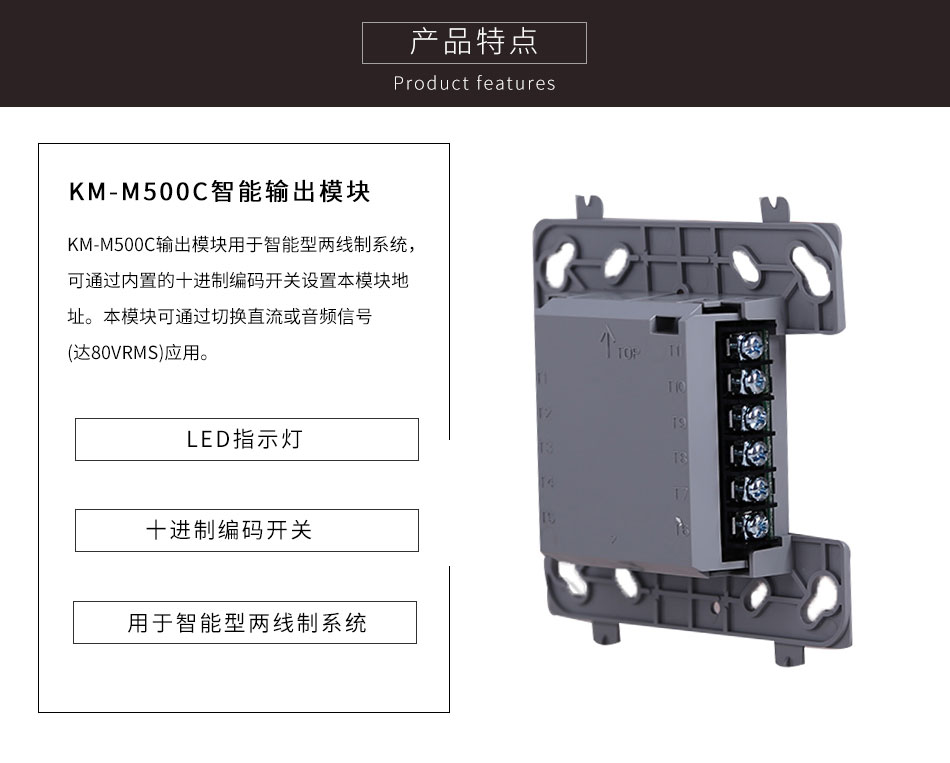

KM-M500C输出模块用于智能型两线制系统,可通过内置的十进制编码开关设置本模块地址。本模块可通过切换直流或音频信号(达80VRMS)应用。本模块也可监视负载线是否正常、开路或短路并将其状态反馈给控制器。它还可提供两组空余端子作容错设计并有一个受控制器控制的LED指示灯。

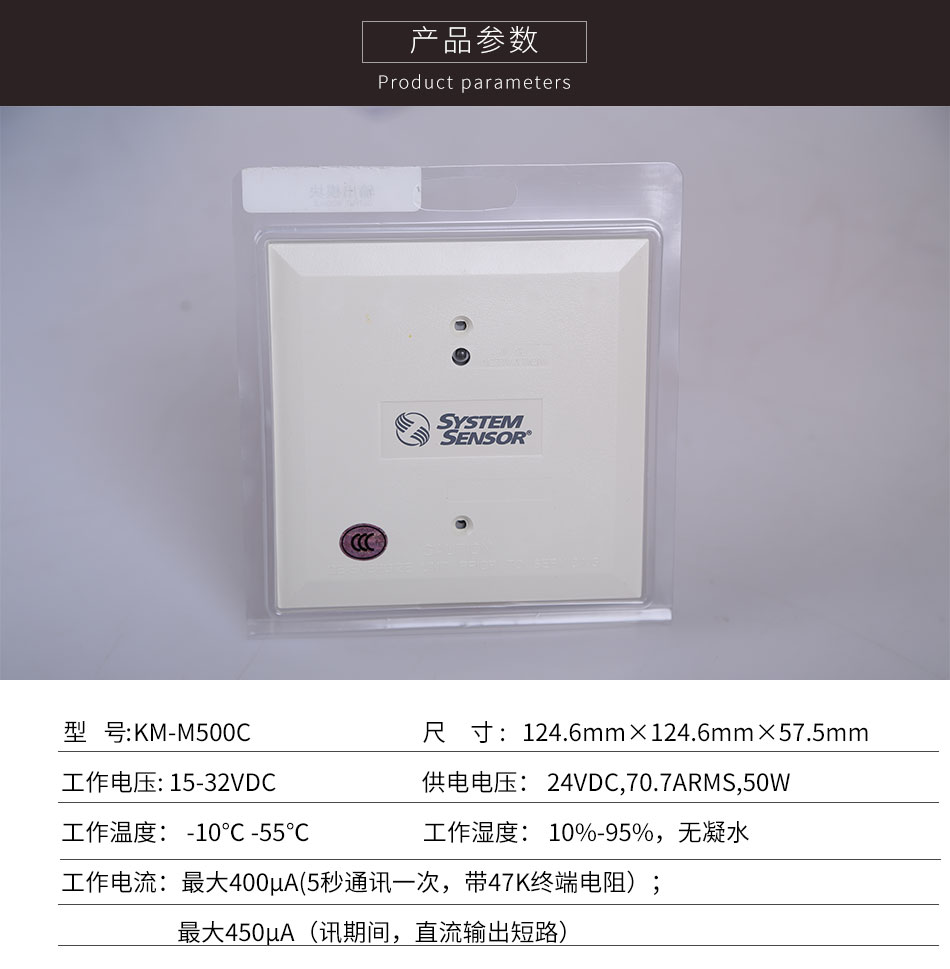

型号 | KM-M500C |
正常工作电压 | 15-32VDC |
工作电流 | 最大400μA(5秒通讯一次,带47K终端电阻);最大450μA(讯期间,直流输出短路) |
最大输出回路线耗 | 4VDC |
外部供电电压(端子3和4之间) | 最大(流输出):24VDC 最大(音频输出):70.7VRMS,50W |
最大直流输出电流参数 | 3A(CLASSB);2A(CLASSA) |
工作温度范围 | -10℃-55℃ |
工作湿度 | 10%-95%相对湿度,无凝水 |
执行标准 | GB16806-2006 |
安装尺寸 | 124.6mm长x124.6mm宽x57.5mm高(模块与预埋盒及面板安装尺寸) |
辅助组件 | SMB500预埋盒;CB500型隔架 |
兼容性要求 | 为了确保正常工作,这些模块必须与兼容的控制器配套使用 |
安装 | KM-M500C输出模块可直接装入50mm深,100mm见方的预埋盒内 |
