海湾GST DZX-01定位底座
¥35.0媒体价 登陆后可见 市场价 询底价
海湾GST 产品848件 进入品牌专区 349人 关注
热度
图文详情 产品参数 评论 文章

年中大促

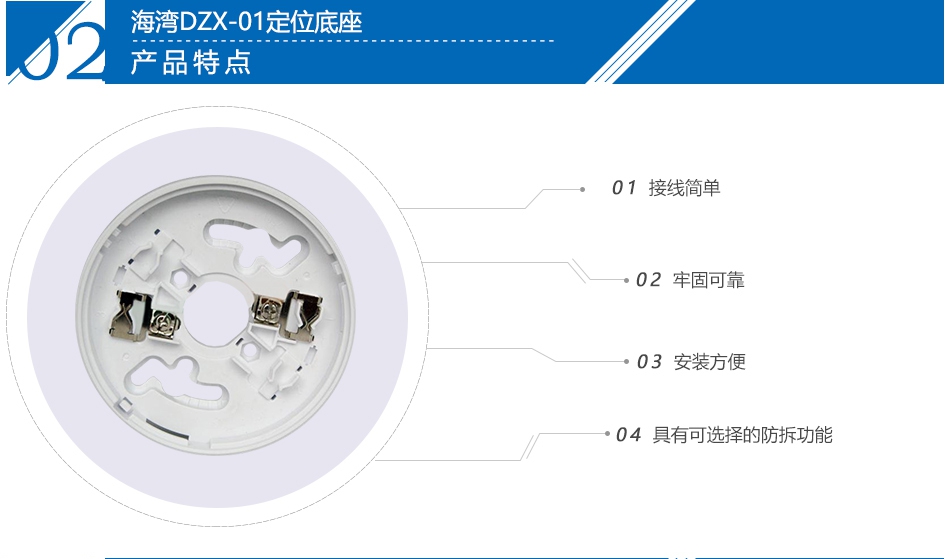

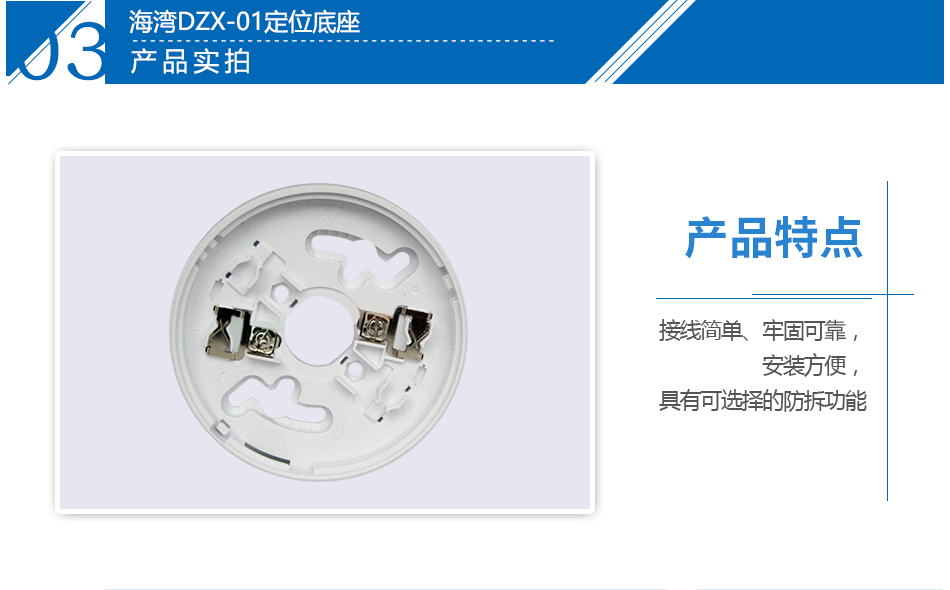

DZX-01定位底座产品介绍DZX-01定位底座产品特点DZX-01定位底座产品实拍DZX-01定位底座

一、DZX-01产品概述

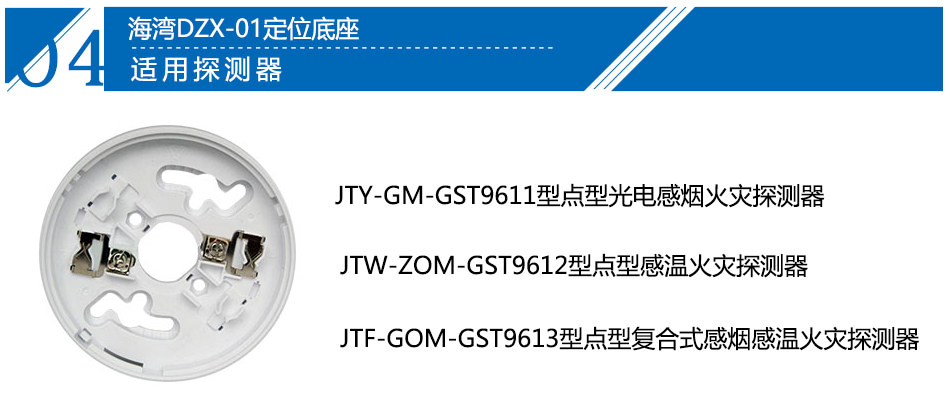

  本底座确定探测器有唯一的安装位置,接线简单、牢固可靠,安装方便,具有可选择的防拆功能。适用于JTY-GM-GST9611型点型光电感烟火灾探测器、JTW-ZOM-GST9612型点型感温火灾探测器、JTF-GOM-GST9613型点型复合式感烟感温火灾探测器。

二、DZX-01结构特征、安装与布线

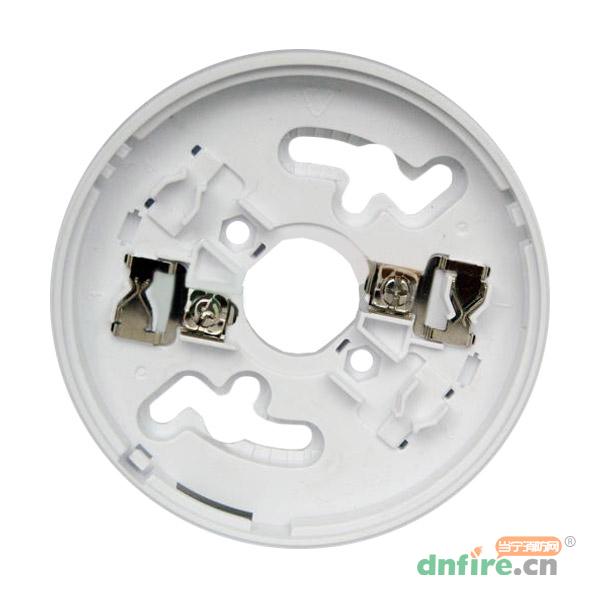

  DZX-01型定位底座示意图如下图:

DZX-01定位底座

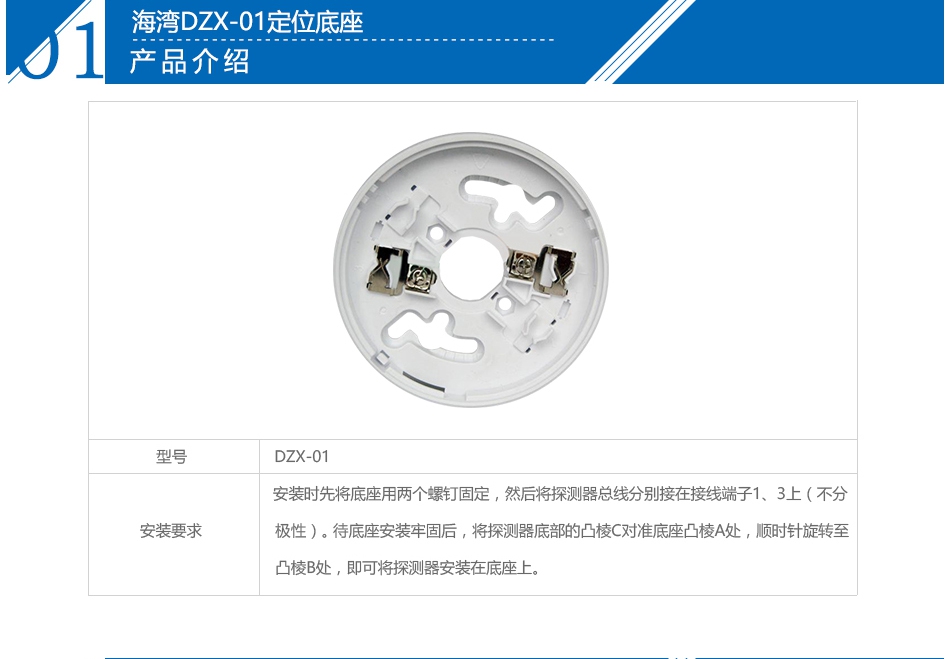

  底座上有两个带数字标识的接线端子,安装时先将底座用两个螺钉固定,然后将探测器总线分别接在接线端子1、3上(不分极性)。

  探测器与底座上均有定位凸棱,使探测器具有唯一的安装位置。待底座安装牢固后,将探测器底部的凸棱C对准底座凸棱A处,顺时针旋转至凸棱B处,即可将探测器安装在底座上。

相关商品
全部评论
匿名用户2013-01-17
按照当宁的技术员提供的安装图自己安装的 很简单
Aaron2012-02-29
求解可选择的防拆功能的意思!!?
