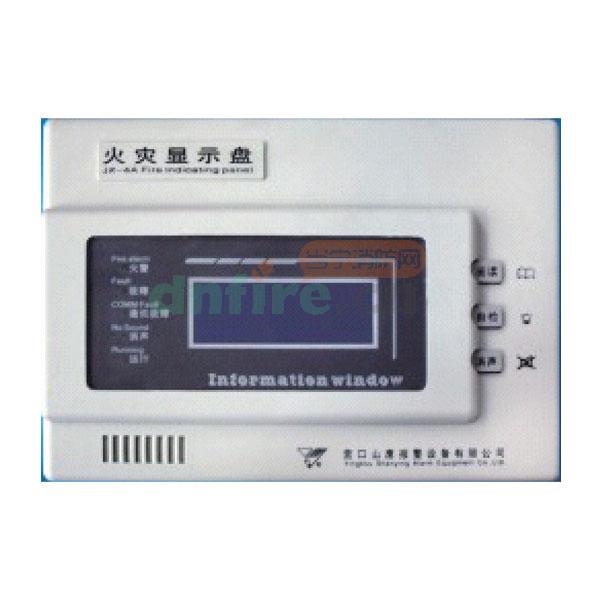

一、JX-4A火灾显示盘概述

　　JX-4A火灾显示盘是根据GB17429-2011研制的第三代火灾显示盘，它不但具有前两代产品的特点和功能,还具有以往产品不可替代的功能。通过使用该产品您将切身体会当今科技的发展与进步。
1.1功能简介
JX-4A火灾显示盘是火灾报警控制器的配套产品，它可与我公司生产的JB-LGZ-YBZ2032火灾报警控制器（联动型）、JB-LGZ-YKS4064火灾报警控制器（联动型）、JB-LGZ-YKS4064A火灾报警控制器（联动型）配套使用。通过接收火灾报警控制器的命令和信息，可以显示分区探测器的火警和故障，并发出声光报警信息，以达到对分区探测器的监视作用。
1.2产品特点
● 完全符合GB17429-2100。
● 全中文、大屏幕汉字液晶显示，每屏可显示1条信息。
● 内置国标二级汉字库，可以接收火灾报警控制器传来的汉字信息，信息显示更直观。
● 使用先进的光电隔离器件和瞬态电压抑制器,具有超强抗干扰能力。
● 超大存储容量，能够存储400条各类报警信息。
● 具有通讯状态自诊断功能，本机通讯是否正常用户将一目了然。
● 具有数字时钟功能，可以接收火灾报警控制器传来的时间。
● 直流DC24V供电，无极性，方便用户。
● 低功耗<1W。

二、JX-4A火灾显示盘技术参数

2.1电源
DC12V~DC24V直流供电
2.2监视电流：≤60mA
报警电流：≤80mA
2.3每屏显示容量：1条信息
2.4使用环境
温度：0℃-50℃
相对湿度：≤92%(40℃)
2.5外形尺寸：240mm×170mm×39mm
2.6安装方式：壁挂式
2.7材质：ABS

三、工作原理及功能说明

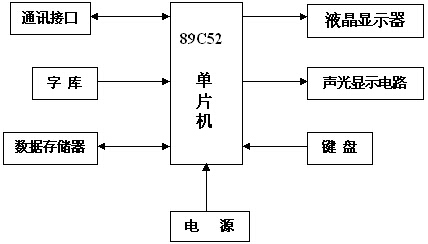

　　JX-4A火灾显示盘以89C58单片机为核心，采用192×64点阵液晶(以下简称液晶)，通过串行通讯集成电路MAX487E接收来自火灾报警控制器的信息和命令，经89C58单片机进行分类、处理后，执行相关的命令、显示相应的信息，如有火警、故障信息将发出声光报警信号。工作原理框图如图1所示：

3.1键盘说明
消声键：有报警信息时，按此键可消除报警声响。
阅读键：有报警信息时，按此键可翻阅报警信息。
自检键：按此键再根据提示可进行自检，自检中所有指示灯点亮，液晶屏显示本机版本号。
指示灯说明
火警灯：红色，有火警信息时，此灯亮。
故障灯：黄色，有故障信息时，此灯亮。
消声灯：绿色，当JX-4火灾显示盘发出声报警信号，按消声
键消除报警声响，同时点亮消声灯。
通讯灯：通讯故障时点亮。
运行灯：正常工作时此灯闪亮。
3.3声响说明
火警声响：有火警信息时，蜂鸣器发出连续声响。
故障声响：有故障信息时，蜂鸣器发出等长间歇声响。
既有火警又有故障信息时，优先发出火警声响。

四、JX-4A火灾显示盘接线图
