IFE-H01集线器是图像型火灾探测系统的通讯中继设备,负责与图像型火灾探测器主机、现场探测器控制箱以及火灾报警控制器之间的通讯,实现报警信号在上述设备中的传递,并提供状态指示和对外继电器输出功能。
表 IFE-H01集线器规格表
参数 |
|
电源 |
AC100V~AC242V |
功耗 |
最大15W |
工作温度 |
-40℃-70℃ |
环境湿度 |
≤95%,不凝露 |
指示灯 |
火警、故障、电源 |
探测器接口 |
8通道 |
继电器接口 |
4通道(2个火警,2个故障) |
DI(数字输入接口) |
2通道 |
继电器触点容量 |
AC125V/0.5A或DC30V/2A(max) |
尺寸L×W×H |
300*445*44mm |
重量 |
3.3kg |

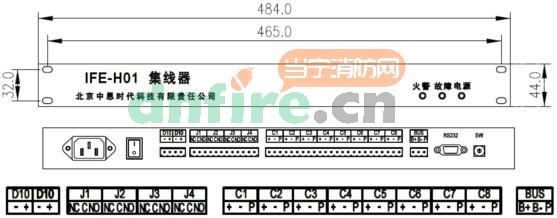

IFE-H01集线器安装在19寸标准控制柜上。安装尺寸及接线端子如图1所示。
IFE-H01集线器前后面板及接线端子图
IFE-H01集线器接线表

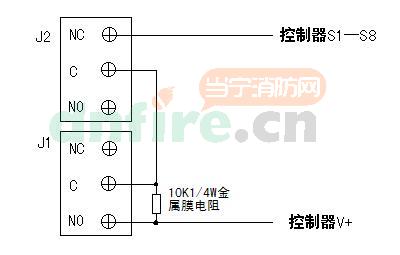

图2显示了火警故障继电器与火灾报警控制器之间的接线示意图。
图2 火警故障继电器与控制器接线示意图
