一、FDM230-CN手动火灾报警按钮概述

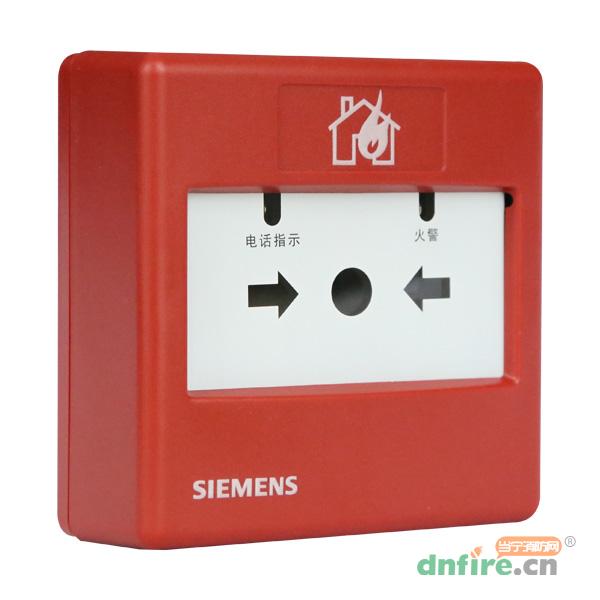

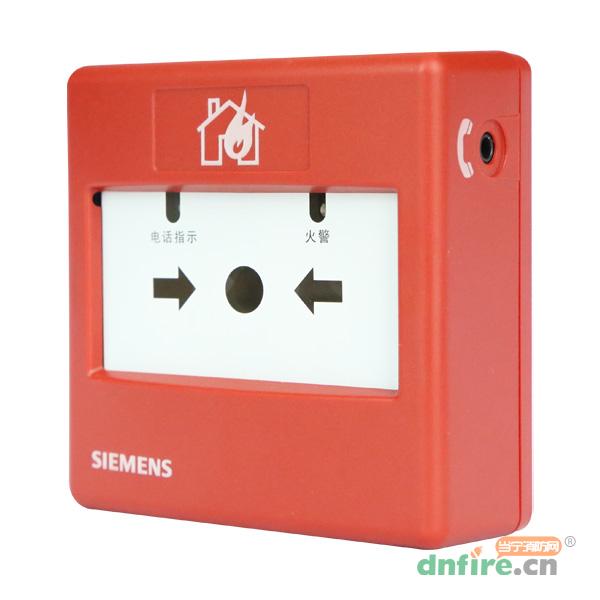

　　FDM230-CN手动火灾报警按钮用于当火灾发生时手动启动报警。FDM230-CN手动火灾报警按钮由手报和底座两部分组成。

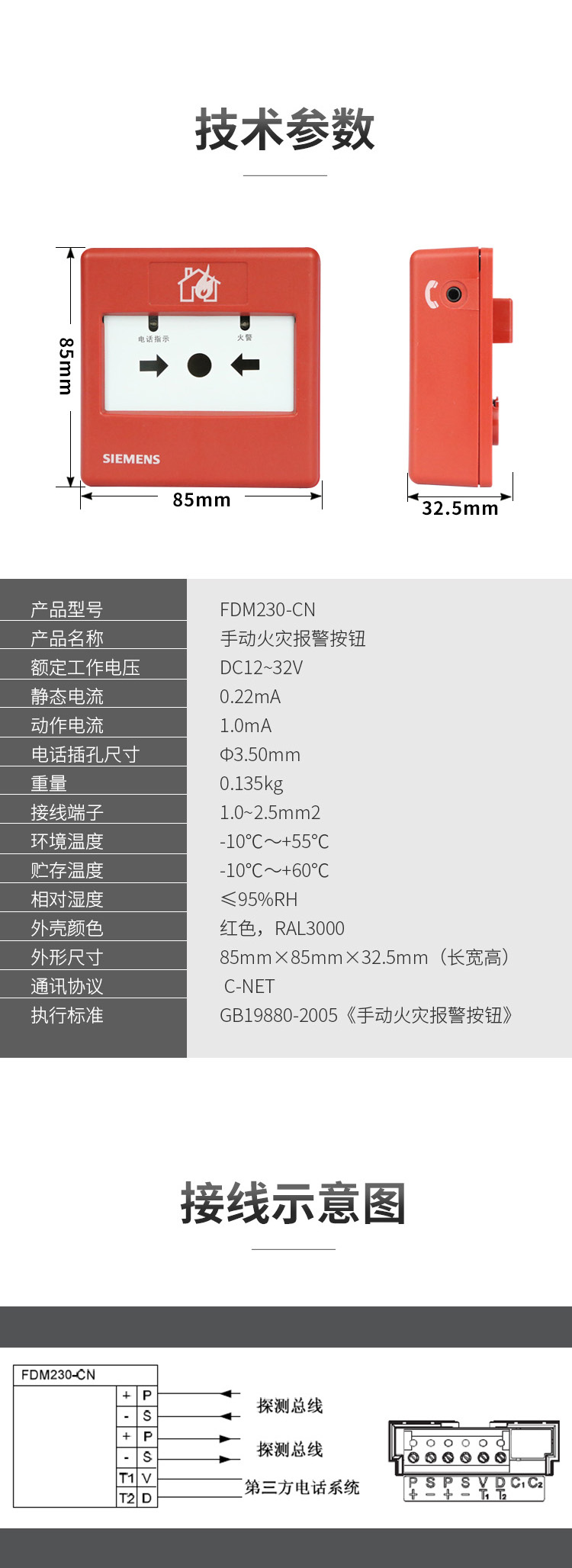

二、FDM230-CN手动火灾报警按钮的性能参数

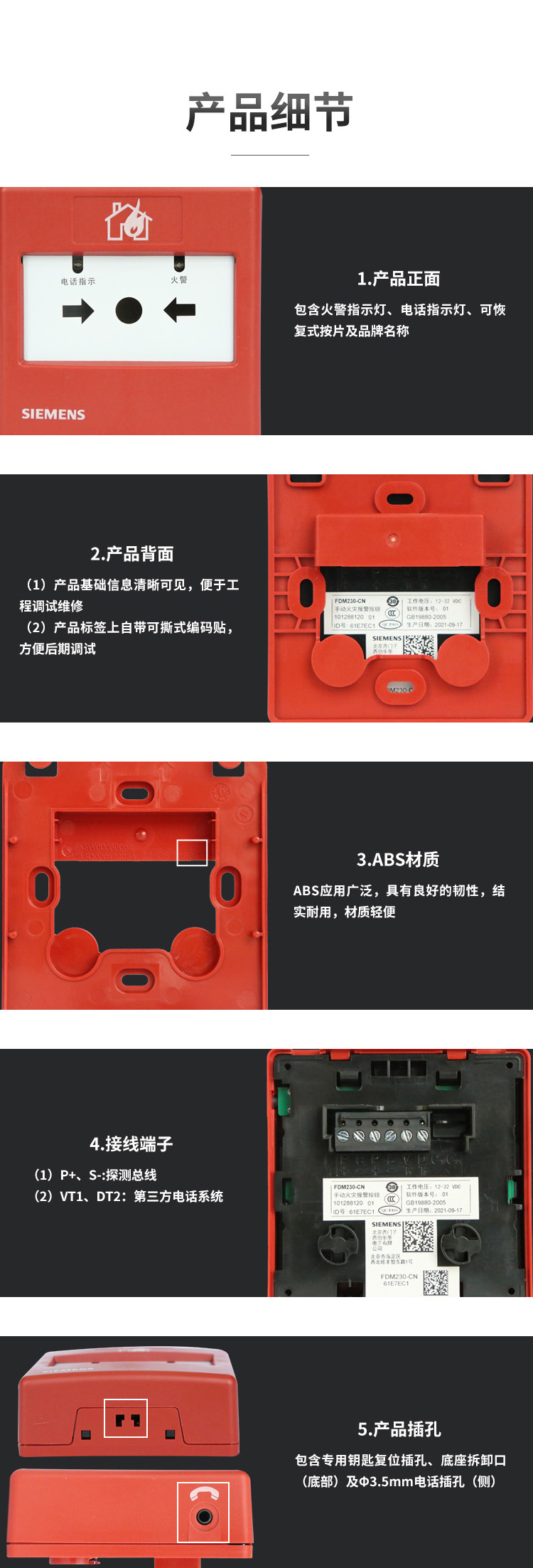

三、FDM230-CN手动火灾报警按钮特点：

　　1、满足国家标准GB19880-2005《手动火灾报警按钮》

　　2、可复位压下式报警

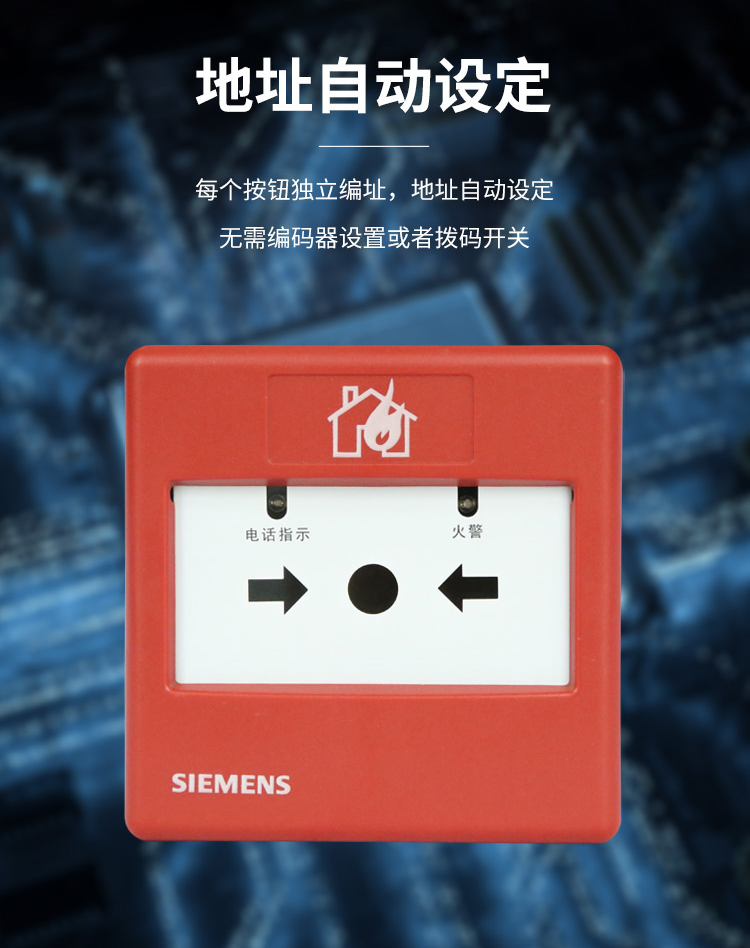

　　3、每个手报独立编址，地址自动设定，无需编码器设置或者拨码开关

　　4、火警LED可显示正常、报警及定位等状态，电话LED可显示电话状态

　　5、通过C-NET与控制器（FC720-CN系列/FS1120系列）通讯

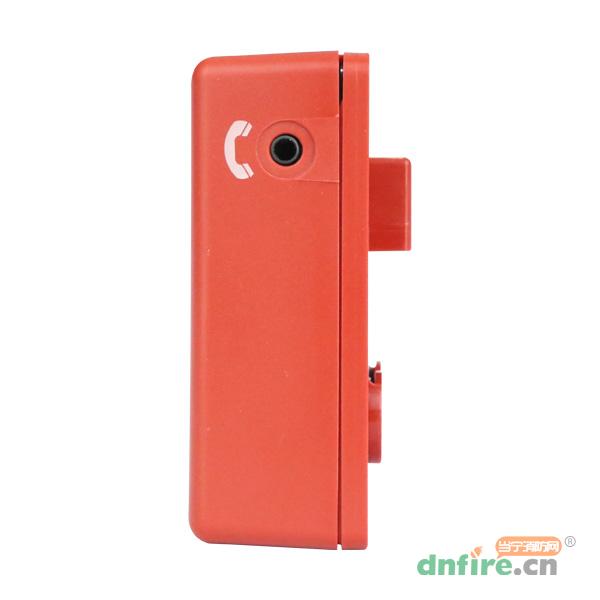

　　6、自带一个电话插孔（直径3.5mm）

　　7、产品标签上自带可撕式编码贴，方便工程调试

四、FDM230-CN手动火灾报警按钮功能：

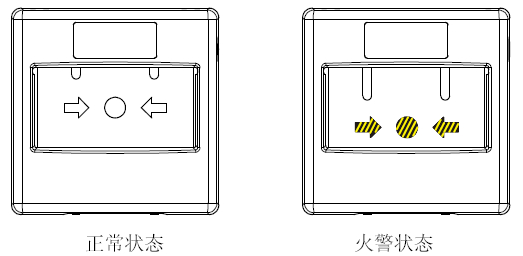

　　1、按下操作面板直接报警，操作面板显示变化（见图1），火警指示灯亮

图1 操作面板显示变化

　　2、插入电话插孔，即可呼叫总机

　　3、通过钥匙复位操作面板，手报即可恢复到正常工作状态

五、FDM230-CN手动火灾报警按钮的应用：

　　1、用于火警的立即手动报警

　　2、室内使用

　　3、表面安装和嵌入式安装，位置需宜于接近

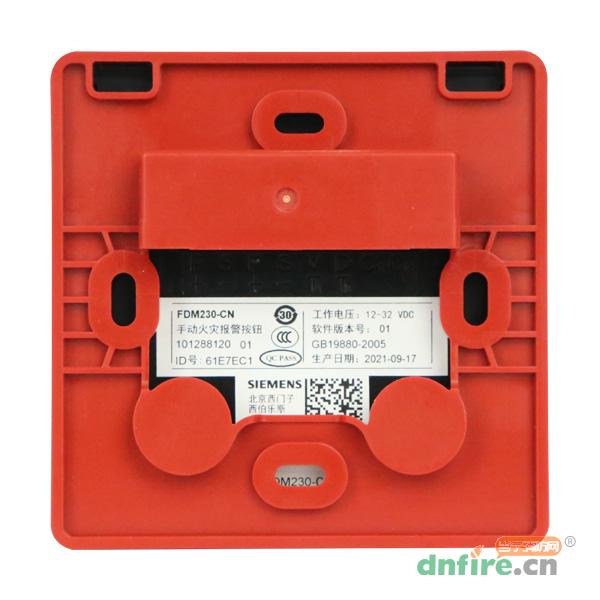

六、FDM230-CN手动火灾报警按钮的结构

　　FDM230-CN由手报（1）和底座（2）两部分构成。

图2

七、FDM230-CN手动火灾报警按钮的安装

　　准备工作

　　1.用钥匙分开底座（见图3，钥匙在产品包装内）。将钥匙保存在安全的地方。

　　2.将底座固定。

　　安装

　　1.将底座安装在墙壁的86盒内，且距地面1.3~1.5米的高度（见图4）。

　　2.将电缆通过进线孔穿进底座。

　　3.盖上手报（见图5）。

　　接线

　　1.用钥匙分开底座（见图3）。

　　2.按图6/7所示将电线接到手报端子上。

　　3.盖上手报（见图5）。

　　外围尺寸（单位：mm）

八、FDM230-CN手动火灾报警按钮的调试：

　　表1列出了火警指示灯所指示的不同状态：

表1

　　表2列出了电话指示灯所指示的不同状态：


表2

　　FDM230-CN手报功能检查

　　1.将手报所在回路设为测试模式。

　　2.按下操作面板，火警指示灯亮。

　　3.如图9所示将钥匙从底部插入，使操作面板复位。

　　4.拔掉钥匙，将手报重新设回正常模式。
