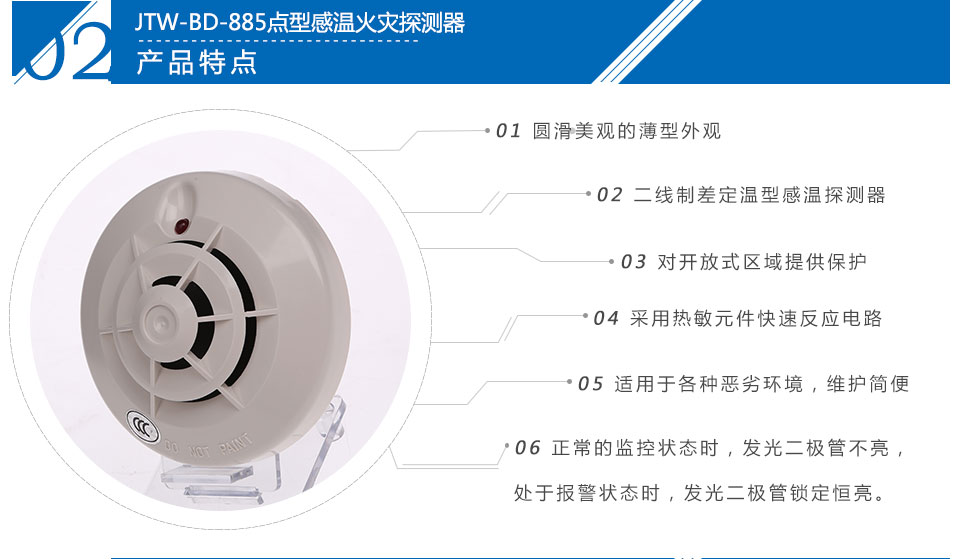

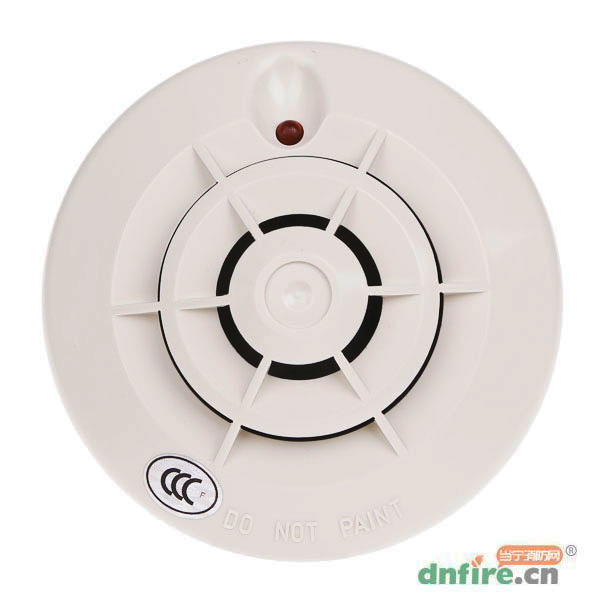

JTW-BD-885点型感温火灾探测器是二线制差定温型感温探测器,设计这类探测器是为了对开放式区域提供保护,且需与兼容的控制器配套使用。
该探测器采用现代工艺技术的热敏元件快速反应电路,可适用于各种恶劣环境,维护简便,故障率低。
探测器与控制器通电,该探测器处于正常的监控状态时,发光二极管(LED)不亮,探测器处于报警状态时,发光二极管(LED)锁定恒亮。

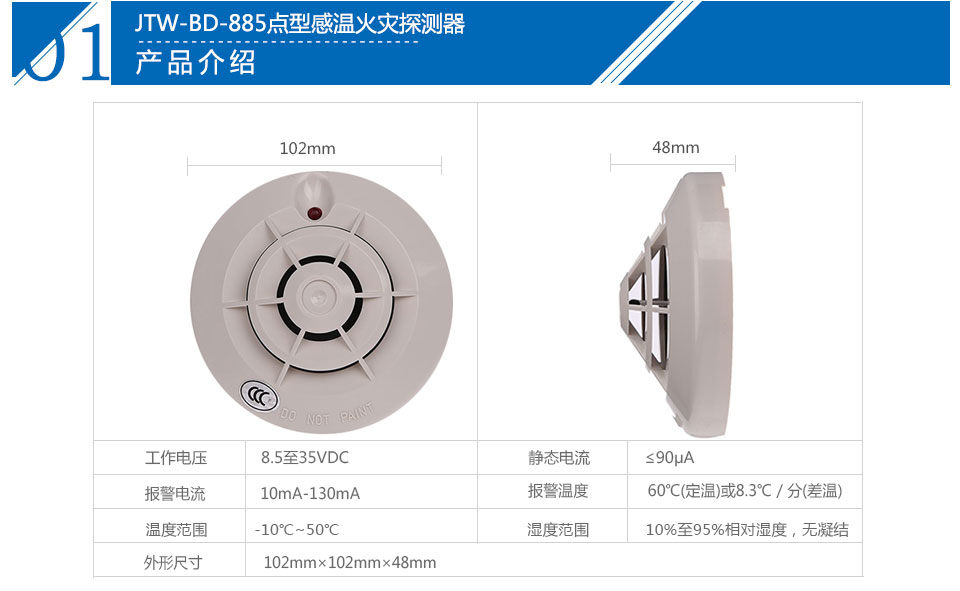

重量 | 95g |
尺寸 | 102mm(直径)×48mm(高度) |
工作温度范围 | -10℃至50℃ |
工作湿度范围 | 10%至95%相对湿度,无凝结 |
工作电压范围 | 8.5至35VDC |
最大纹波电压 | 30%(峰峰值) |
静态电流 | ≤90μA |
报警电流 | 10mA-130mA |
报警复位时间 | 瞬间断电(0.3秒MAX.,2.5VDCMIN.) |
报警温度 | 60℃(定温)或8.3℃/分(差温) |
上电时间 | ≤5秒 |
执行标准 | GB4716-2005 |
软件版本 | A |

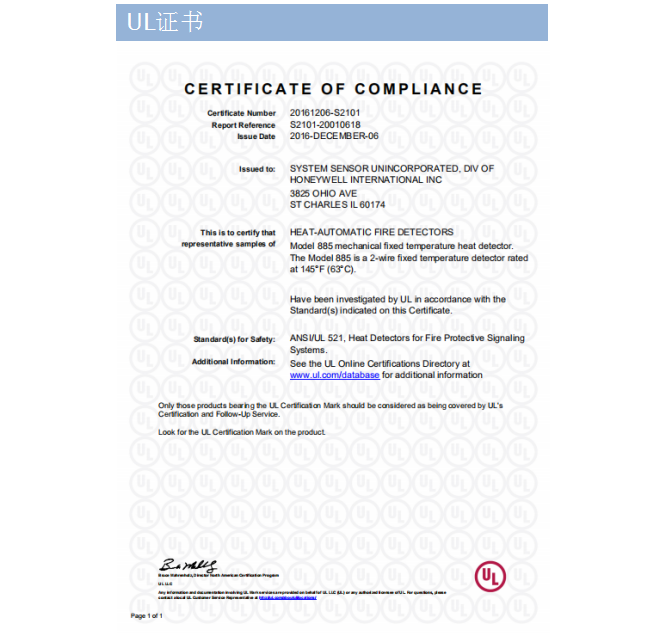

认证标志 |
探测器与控制器的系统接线有两种方式,详见图1、图2。

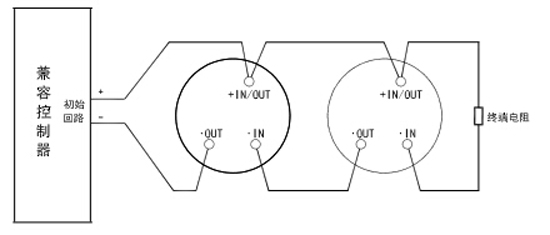

1、探测器与控制器的系统接线图(图1)
图1 探测器与控制器的系统接线图
2、对于可直接连接传统探测器的控制器系统接线图(图2)
图2 对于可直接连接传统探测器的控制器系统接线图
