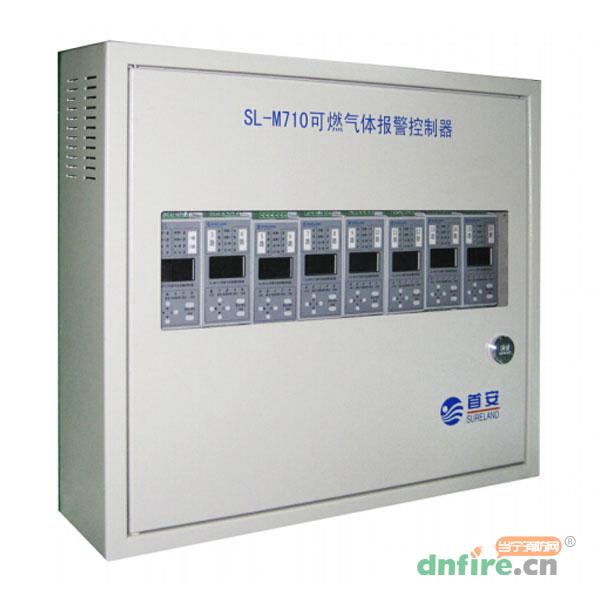

一、SL-M710可燃气体报警控制器概述

  SL-M710可燃气体报警控制器是专门为工业场所设计的产品,SL-M710可以连接多路可燃气体探测器,同时显示多路探测器所在区域的可燃气体浓度,还可以在控制器上为任何一路探测器设置两个报警阈值(低警和高警),从而实现分级报警和分级控制,当被监视区域的燃气浓度达到阈值低警时,对应的区域的低警指示灯发出红光,低警继电器动作;当达到阈值高警时,对应的高警指示灯发光,高警继电器动作。
SL-M710可燃气体报警器每通道装有一块128×64点阵OLED液晶指示器,在正常状态下,用于实时显示各个区域的可燃气体浓度;在报警状态下,用于显示报警地址和报警级别;在故障状态下,用于显示故障类型和故障发生部位;无论在正常、报警或故障状态,液晶显示器的最下面一行,固定显示被保护区域测试到的可燃气体最高浓度。

二、SL-M710气体报警控制仪技术参数

执行标准 GB16808-2008可燃气体报警控制器
主电 220VAC(+10%、-15%)
备电 2×12VDC 20Ah 铅酸电池
功耗 整机单机功耗≤15W
探测器接口方式 2/3线 4-20mA电流环
报警级别 低限报警、高限报警
系统容量 16回路,每回路连接1个可燃气体探测器
信息显示 128×64点阵OLED液晶显示屏(报警信息、浓度信息、故障信息)
状态显示 LED 指示灯
报警显示 LED(各通道低限报警、高限报警)
历史记录 内置存储器,可以记录报警、故障、操作记录、联动事件、监管事件各1000条
总继电器输出 低限报警继电器、高限报警继电器、故障继电器
通讯接口 Modbus(RS 485),Canbus
继电器触点容量 3A /30 VDC
声响 压电陶瓷扬声器,三种声响(低限报警、高限报警、故障),90dB
安装方式 壁挂
工作温度 -10~50℃
工作湿度 <95%RH 无凝露
满负载 16点多线

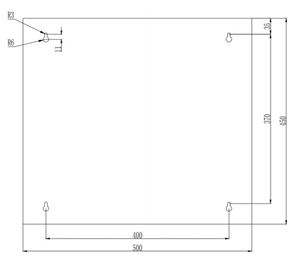

三、SL-M710可燃气体报警控制器安装及尺寸图

SL-M710可燃气体报警控制器安装及尺寸图

SL-M710可燃气体报警控制器安装及尺寸图

四、SL-M710可燃气体报警控制器端子接线图

1、两路电流环控单元上排端子

端子号 36 35 34 33 32 31
端子代码 Can- Can+ V- V+ PNC PC
功能说明 CAN通讯 CAN通讯 供电24V 供电24V 故障(复位)输出 故障(复位)输出
端子号 30 29 28 27 26 25
端子代码 NC2 C2 NO2 NC1 C1 NO1
功能说明 2路报警输出2 2路报警输出2 2路报警输出2 2路报警输出1 2路报警输出1 2路报警输出1
端子号 24 23 22 21 20 19
端子代码 NC2 C2 NO2 NC1 C1 NO1
功能说明 1路报警输出2 1路报警输出2 1路报警输出2 1路报警输出1 1路报警输出1 1路报警输出1

2、两路电流环控单元下排端子

端子号 1 2 3 4 5 6
端子代码 + S - KGND OS+ OS-
功能说明 1路探测器 1路探测器 1路探测器 大地 1路电流输出(隔离) 1路电流输出(隔离)
端子号 7 8 9 10 11 12
端子代码 + S - KGND OS+ OS-
功能说明 2路探测器 2路探测器 2路探测器 大地 2路电流输出(隔离) 2路电流输出(隔离)
端子号 13 14 15 16 17 18
端子代码 RS+ RS- V+ V- Can+ Can-
功能说明 RS485通讯 RS485通讯 供电24V 供电24V CAN通讯 CAN通讯

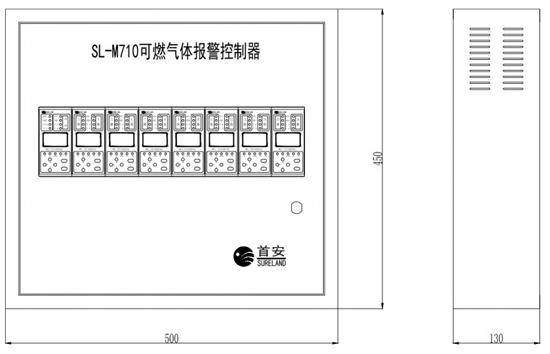

五、SL-M710可燃气体报警控制器外形尺寸图

SL-M710可燃气体报警控制器外形尺寸图

SL-M710可燃气体报警控制器外形尺寸图
