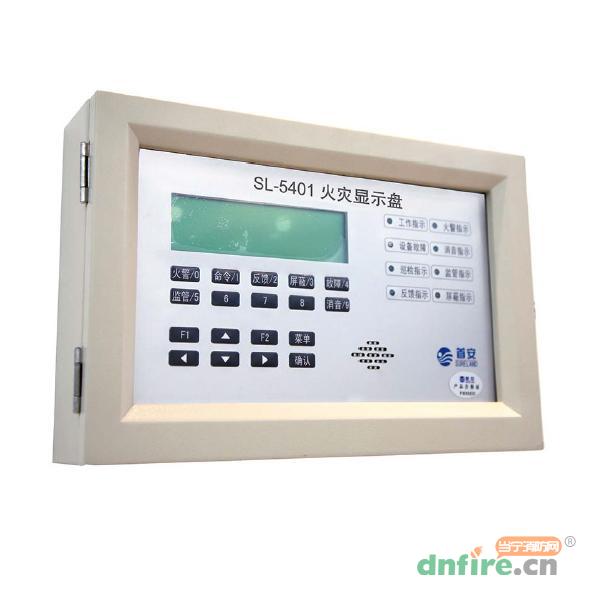

一、SL-5401火灾显示盘概述

　　(1)SL-5401火灾显示盘是配合首安生产的SL-M5000系列火灾报警控制器使用的一种中文显示器,外观新颖、体积小、重量轻。SL-5401火灾显示盘大多用于各楼层服务台或各防火分区的值班室，当火灾发生时，SL-5401火灾显示盘可以及时准确地将设定的显示范围内的火警信号显示出来。符合国家标准GB17429-2011《火灾显示盘》的相关要求。
(2)连于控制器内部CAN总线上。
(3)全中文LCD液晶屏显示，可直观显示火警发生的部位及有关火警信息，并配有声光显示报警功能。
(4)显示范围及内容可设置为通显方式和分范围显示方式。
(5)可以跨回路显示和跨控制器显示火灾报警信息。
(6)能明确指示手动火灾报警按钮报警信号。

二、SL-5401火灾显示盘主要技术指标

 三、SL-5401火灾显示盘外形与结构尺寸图

SL-5401火灾显示盘外形与结构尺寸图

四、SL-5401火灾显示盘端子图

SL-5401火灾显示盘端子图

五、SL-5401火灾显示盘安装要求

　　(1)接在内部CAN上。
(2)安装前的准备：工程内装修完成后，方可将设备拆箱，进行就位安装。
(3)机械安装位置：火灾显示盘安装位置应远离水源、火源以及强电设备。严禁在腐蚀性气体或液体环境中安装。

六、SL-5401火灾显示盘系统连接方式

SL-5401火灾显示盘系统连接方式

七、首安SL-5401火灾显示盘安装尺寸

首安SL-5401火灾显示盘安装尺寸
