一、SL-5302二区气体灭火控制器(壁挂式)概述

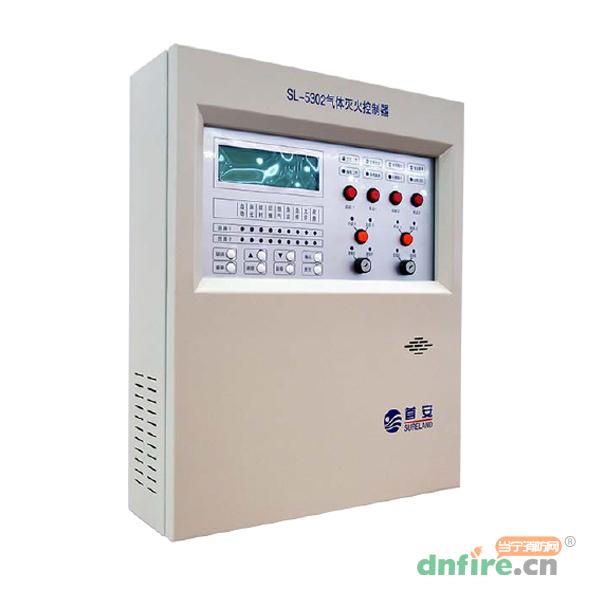

　　气体灭火常用于计算机房等不宜用水灭火的重要场合。SL-5302气体灭火控制器带有30秒延时功能，可以直接控制现场设备声光警报器，放气门灯及钢瓶;可以接收放气后钢瓶管网压力开关的反馈信号;可以在现场通过紧急启停按钮启动钢瓶和停止放气，在自动启动、强制启动和现场紧急启动时均有30秒延时启动功能，在延时时间内按停止键或紧急停止按钮可以取消启瓶命令。SL-5302两区气体灭火控制器(壁挂式)可控制2个防火分区的灭火，启动控制信号除了来自控制器组合逻辑外，还可来自它本身的启动按钮。气体灭火控制器满足国家标准GB16806-2006《消防联动控制系统》中关于气体灭火控制器的相关要求。

二、首安SL-5302二区气体灭火控制器主要特点

　　(1)中文信息显示。
(2)通过CAN总线与火灾报警控制器通讯，接收和发送命令与显示信息等。
(3)有自动和手动控制方式切换，有自动、手动启动功能、每路能独立启动/停止本路控制的现场设备(声光，气体灭火设备)。
(4)每区有两路以上控制输出：每路输出有两种方式，空接点(2A)和DC24V[最大输出电流：2A(单路)，具有瞬时泄放能力]，每路动作后要有动作指示。
(5)每路输出可以设置0～30s延时，延时要求有倒计时功能，能够记录信息的时间，在延时时间内按停止键或紧急停止按钮可以取消启瓶命令。
(6)有现场紧急启动及紧急停止功能。
(7)有自检功能和故障检测功能。
(8)电源：独立的220V供电，有备用电池。
(9)延时有倒计时显示，延时时间可以设置。
(10)有强制启动功能。

三、SL-5302二区气体灭火控制器主要技术指标

四、SL-5302气体灭火控制器外形与结构尺寸图

SL-5302气体灭火控制器外形与结构尺寸图

五、首安SL-5302气体灭火控制器安装尺寸

首安SL-5302气体灭火控制器安装尺寸

六、SL-5302二区气体灭火控制器面板指示灯和按键注释

SL-5302二区气体灭火控制器面板指示灯和按键注释

　　(1)启瓶灯：钢瓶启瓶命令发出后，启瓶灯亮。
(2)延时灯：进入延时后延时灯亮。
(3)放气灯：气体喷洒后，放气灯亮。
(4)启动键：手动启动放气键作用同现场紧急启动按钮。
(5)停止键：手动终止放气命令(在30＂延时时间内有效)作用同现场紧急停止按钮。
(6)工作指示灯：控制器电源电压监视，电源工作正常时灯亮。
(7)现场急启灯：现场紧急启动按钮按下时，此灯亮。
(8)现场急停灯：现场紧急停止按钮按下时，此灯亮。
(9)手动灯：选择手动控制方式时，此灯亮。
(10)自动灯：选择自动控制方式时，此灯亮。
(11)消音指示灯：按下消音键，消音指示灯亮。
(12)手动/自动锁：锁上箭头指向“手动”时选择手动方式(自动控制被解除)，箭头指向“自动”选择自动方式。
(13)强制锁：若要强制启动钢瓶。此时需将点火开关置于强制状态，不论控制盘处于何种工作方式、是否接到钢瓶启动请求命令，只要按下启动键，经过延时30＂后启瓶命令将发出。
(14)消音键：消除声响。
(15)准许锁：控制盘发出启瓶命令后，只有准许锁打开时，才会有启动钢瓶的信号输出，钢瓶放气阀才会打开(现场急启除外)。

七、SL-5302气体灭火控制器端子图与接线方式

　　(1)SL-5302气体灭火控制器端子图：

SL-5302气体灭火控制器端子图

　　(2)SL-5302气体灭火控制器接线方式：
a.CH——接控制器内部CAN总线CH；
b.CL——接控制器内部CAN总线CL；
c.钢瓶+/-——启动现钢瓶控制线；
d.空调+/-——停止现场空调控制线；
e.声光+/-——启动现场声光报警器控制线；
f.放气灯+/-——启动现场放气指示灯控制线；
g.允许+/-——接现场允许启动放气控制开关；
h.YL/GND——接钢瓶压力开关；
i.急启——接现场紧急启动按钮的+极；
j.急停——接现场紧急停止按钮+极。
(3)SL-5302气体灭火控制器布线要求及其它注意事项：
a.机内端子配线：所有引入线均剥开1cm,挂锡或用接线卡后接入端子；
b.CANBUS通讯线：导线截面积≥1.5平方毫米的双绞线或屏蔽双绞线；
c.24V电源线：铜导线截面积≥2.5平方毫米的双绞线或BV导线；
d.气体灭火盘至现场设备的控制线：铜导线截面积≥0.75平方毫米的BV导线，压降不应大于3V；
e.启动钢瓶电磁阀需用24V继电器转换时，此继电器线圈电阻应在400Ω-10KΩ之间。
