1、由感温电缆及与其相连接的转换盒和终端盒组成，感温电缆由单根四芯导线构成；
2、转换盒尺寸为150mmX114mmX55mm，外壳材质为塑料；
终端盒尺寸为81mmX79mmX62mm，外壳材质为塑料；
3、报警动作温度设定值为85℃、105'C；
4、最大使用长度为200m;
5、最小报警长度为1m;
6、JTW-LD-SM3002可恢复式感温电缆探测器与以下产品配接工作：
海湾安全技术有限公司生产的GST-LD-8300型输入模块，JB-QB-GST200型火灾报警控制器（联动型）。
信号处理单元
终端盒

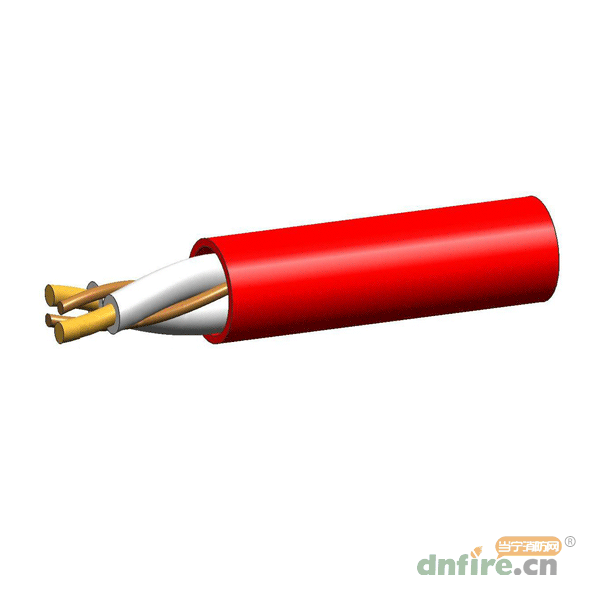

其中两根白色芯线之间的绝缘使用负温度系数材料，另两根为补偿线；芯线与补偿线之间四芯绞合(JTW-LD-SM3002型感温电缆有金属屏蔽层)。

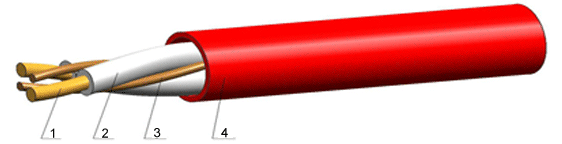

1、JTW-LD-SM3001型结构示意图及说明
| 1 | 导体 |
| 2 | NTC负温度系数材料（芯线） |
| 3 | 补偿线 |
| 4 | 外护套 |

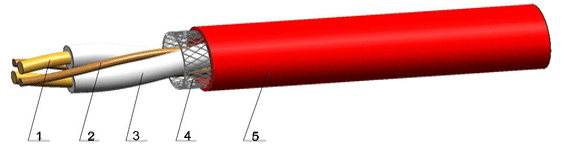

2、JTW-LD-SM3002型结构示意图及说明
| 1 | 导体 |
| 2 | 补偿线 |
| 3 | NTC负温度系数材料（芯线） |
| 4 | 金属屏蔽层 |
| 5 | 外护套 |
| 外壳 | 防护等级：IP66 防爆等级：ExibIICT6Gb 尺寸信号处理单元：150（L）*114（W）*55（H） 终端盒：82（L）*80（W）*65（H） |
| 输入电压 | DC24V |
| 指示灯 |
运行指示灯：绿灯闪亮（闪烁频率1次/秒，下同） |
| 工作环境温度 | 信号处理单元：-25℃~+50℃ 终端盒：-25℃~+50℃ 敏感元件：-25℃~+75℃(JTW-LD-SM3002) |
| 模拟测试 | 模拟测试开关：可模拟测试火警和故障信号 |
| 输出 | 火警和故障继电器输出，触点容量为DC24V/1A或AC120V/0.3A |
| 报警温度 | 感温电缆的报警温度为85℃与105℃ |

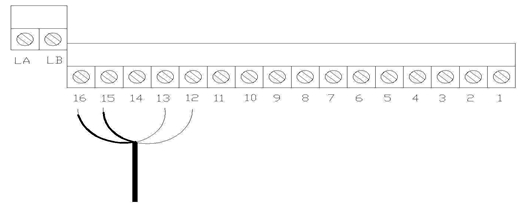

1、微机头接线端子说明
| 接线端子 | 说明 |
| 1 | 电源输入“+”（24V） |
| 2 | 电源输入“+”（24V） |
| 3 | 电源输入“-”（0V） |
| 4 | 电源输入“-”（0V） |
| 5 | 2级火警继电器连接—常开 |
| 6 | 2级火警继电器连接—常开 |
| 7 | 1级火警继电器连接—常开 |
| 8 | 1级火警继电器连接—常开 |
| 9 | 故障继电器连接—常闭 |
| 10 | 故障继电器连接—公共 |
| 11 | 故障继电器连接—常开 |
| 12 | 感温电缆接入（补偿线） |
| 13 | 感温电缆接入（补偿线） |
| 14 | 备用端子 |
| 15 | 感温电缆接入（白色芯线） |
| 16 | 感温电缆接入（白色芯线） |
2、终端盒接线端子说明
| 接线端子 | 说明 |
| 1 | 感温电缆接入（芯线） |
| 2 | 感温电缆接入（芯线） |
| 补偿线绞合（需打磨露出导体） |
注：芯线和补偿线无极性，补偿线需（建议用砂纸）打磨露出导体。

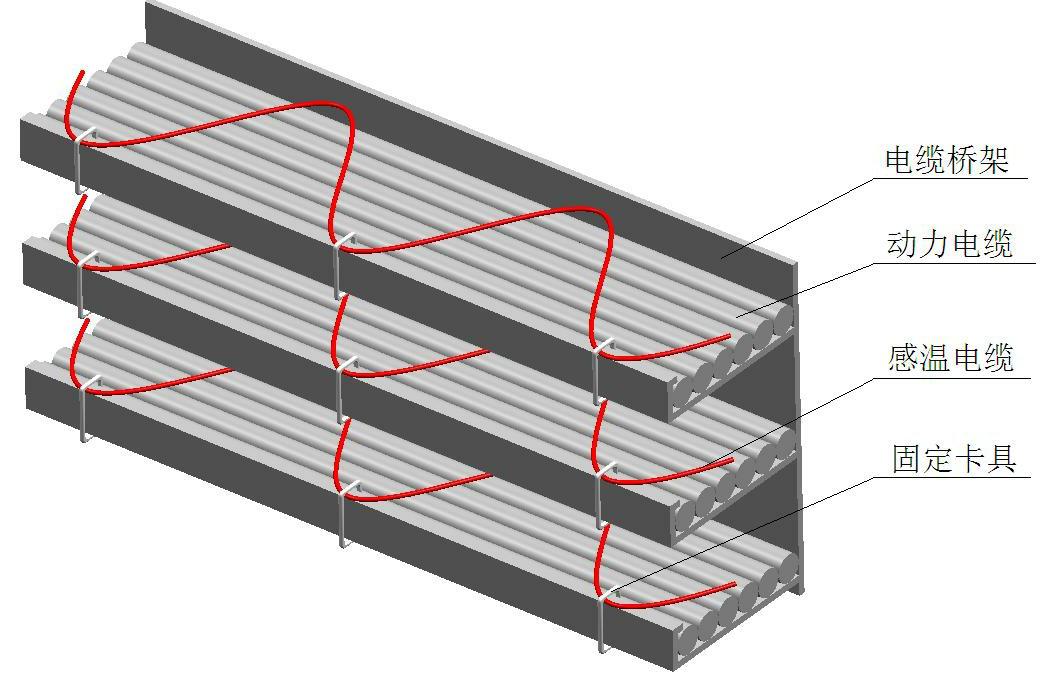

对于电缆区域的火灾探测，感温电缆宜采用正弦波接触式敷设。JTW-LD-SM3002可恢复式缆式线型定温火灾探测器具体安装见下图。
正弦波安装
