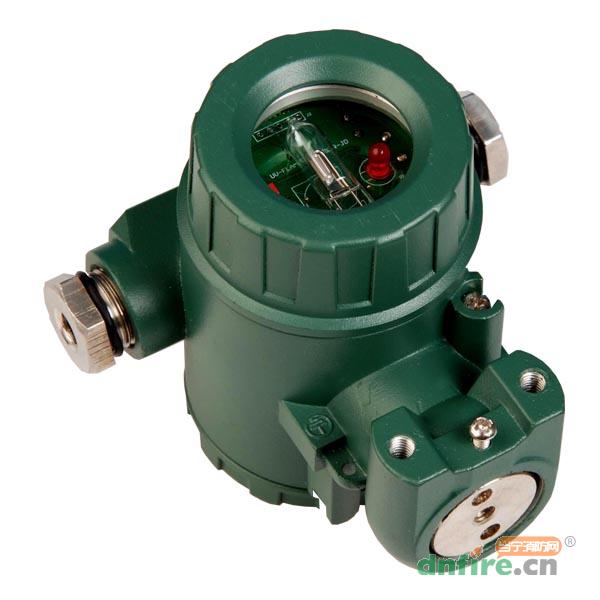

JDZW-1防爆点型紫外火焰探测器（简称探测器）为非编码（继电器输出）感光型探测器，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，用于火灾发生时宜产生明火的火灾探测。JDZW-1防爆点型紫外火焰探测器结构合理、造型美观、性能可靠、安装方便，是一种可靠性高、抗干扰能力强的火灾探测装置。
JDZW-1防爆点型紫外火焰探测器符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2--2000《爆炸性气体环境用电气设备第2部分：隔爆型”d”》的要求。经国家指定的检验单位检验合格，并取得了防爆合格证书。
JDZW-1防爆点型紫外火焰探测器是通过探测物质燃烧所产生的紫外线来探测火灾的，适用于火灾发生时易产生明火的场所，对发生火灾时有强烈的火焰辐射或无阴燃阶段的场所均可采用本探测器。JDZW-1探测器主要具有以下特点：
（1）提供开关量接口与常规火灾报警控制器连接。
（2）采用智能算法，既可以实现快速报警，又可以降低误报率。
（3）灵敏度可在现场调整，具有较强的环境适应能力。
（4）传感器采用进口紫外光敏管，具有灵敏、可靠、抗粉尘污染、抗潮湿及抗腐蚀性气体等优点。
（5）结构防爆，适用于易燃易爆工业场所。
| 工作电压 | DC24V |
| 监视电流 | ≤30mA |
| 报警电流 | ≤40mA |
| 输出方式 |
开关量 火警时，常开触点变为常闭；故障时，常闭触点变为常开。 继电器触点容量：1.0A30VDC；0.5A125VAC |
| 保护面积 | S=（h×tgα）2πh=探测器距地面高度α=55° |
| 探测距离 | 20m（条件：1100C㎡（33㎝×33㎝），高为5㎝的正庚烷火） |
| 典型响应时间 | ≤6s |
| 报警确认灯 | 红色，巡检时闪烁，火警时常亮 |
| 使用环境 |
温度：-20℃～+70℃ 相对湿度：≤95% |
| 防爆等级 | ExdⅡCT6 |

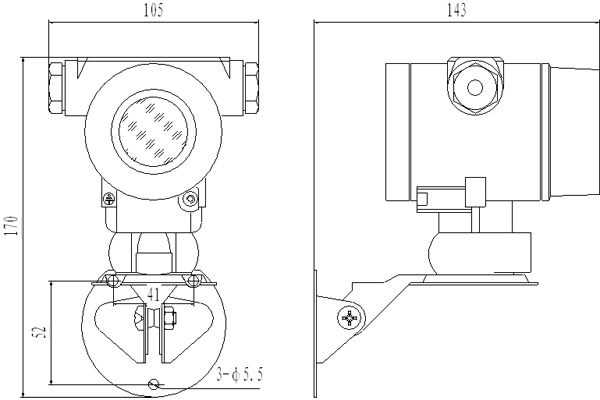

| 外形尺寸 | 143×105×170（mm） |
1、安装：用M5螺钉将固定架安装在墙壁上,再将防爆外壳连接在固定架上。

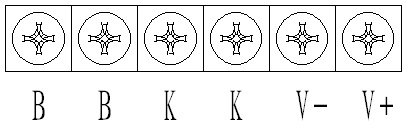

2、接线：旋开探测器接线腔（带有“Ex及严禁通电时开盖”字样的盖），将电缆线分别接在接线端子上（见下图）。连线接好后，将盖与体装好。
V+：DC24V正极
V-：DC24V负极
K、K：火警输出（常开触点，火警时触点闭合）
B、B：故障输出（正常工作时触点闭合，掉电或故障时触点断开）
