一、JTY-HS-YKS4150 线型光束感烟火灾探测器概述

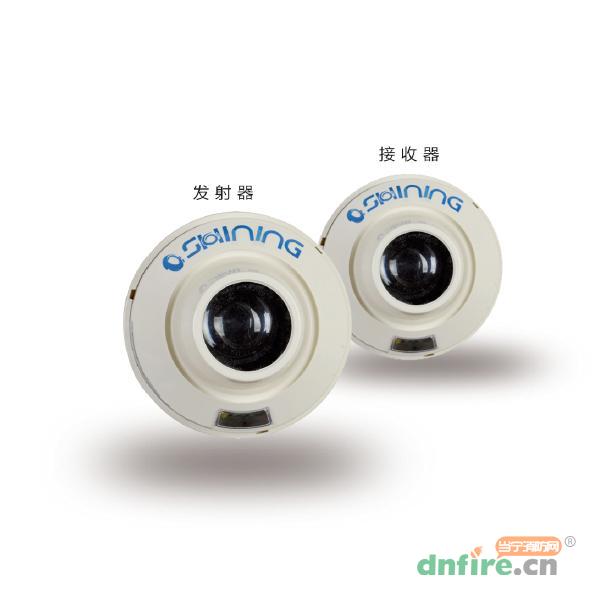

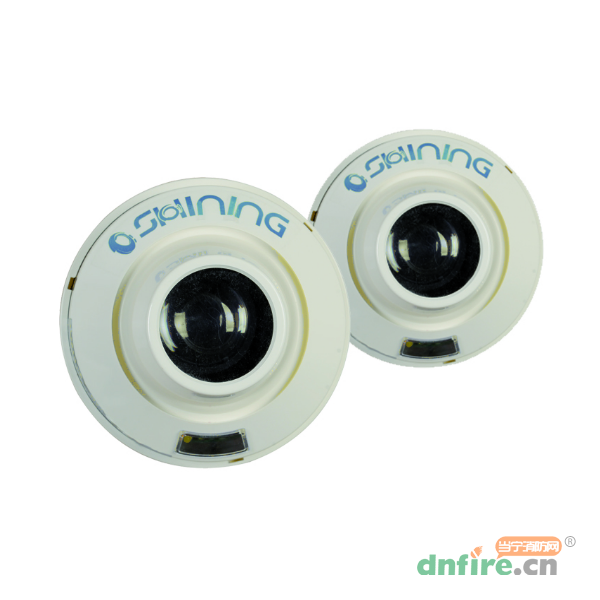

　　JTY-HS-YKS4150线型光束感烟火灾探测器由发射器和接收器成对组成，相对安装在保护空间的两端，对一定浓度的烟雾报警，属于线型的感烟火灾探测器。探测器具备强大的分析判断能力，完成系统的调试、火警的判断和故障的判断，并通过指示灯和信号输出端子给出状态指示。该探测器还具有根据外界环境参数变化补偿的功能，降低了探测器对现场环境洁净程度的要求。接收器上设有六个表示接收红外光线信号强弱的指示灯，便于工程上的调试。

　　JTY-HS-YKS4150线型光束感烟火灾探测器通过编码器进行编址，编址范围1～254号；它可直接与我公司的火灾报警控制器配合使用。

　　凡是在火灾形成前有烟雾出现的场所均可使用本产品，特别适用于展览馆、仓库、隧道、大车间、电隧道、变压器室、开关站、家具城、电站、钢厂等大空间、高举架、长距离的场所。对于黑烟响应更灵敏。

二、JTY-HS-YKS4150 线型光束感烟火灾探测器参数

三、JTY-HS-YKS4150 线型光束感烟火灾探测器保护面积

    本探测器可有效保护一圆柱形区域，其最大保护区域为：面积=长100m×直径10m。

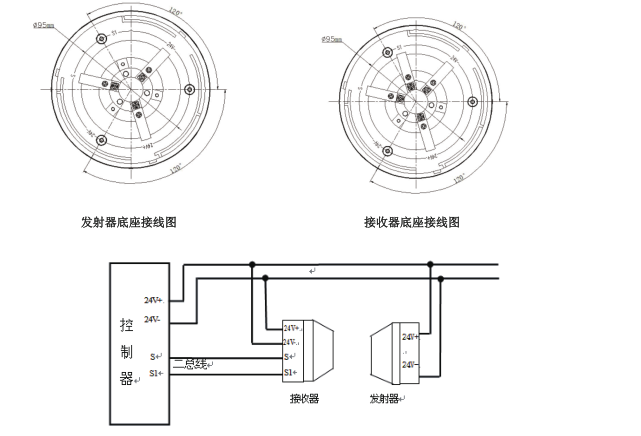

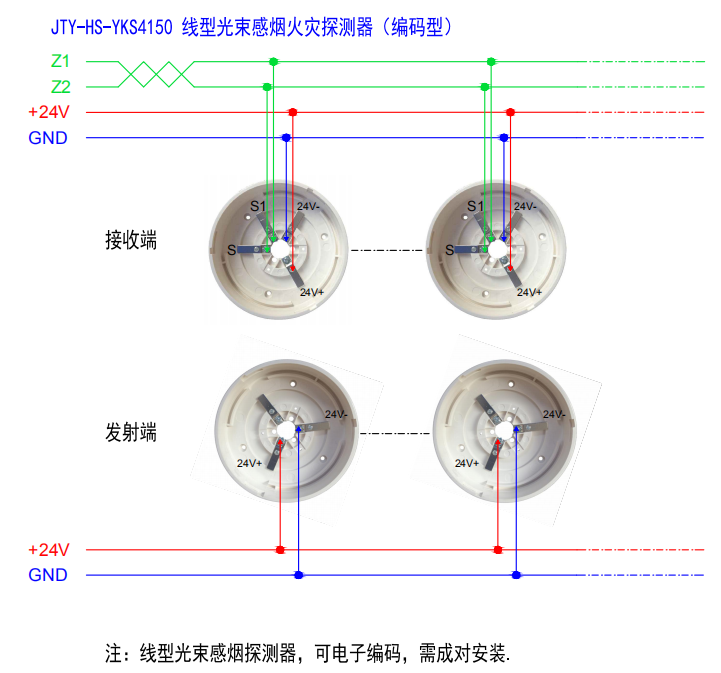

四、JTY-HS-YKS4150 线型光束感烟火灾探测器安装布线

    布线：尽可能加粗导线的线径，避免线路上信号的衰减，信号衰减大易造成工作不稳定。信号线通常选RVS-2　×1.5mm、电源线通常选BV-2×2.5mm2的铜芯导线，穿金属管或阻燃管敷设。保证线路的绝缘性、可靠性、防潮性，尤其注意导线的接头部分的连接，一般为焊接，并作好防潮处理。布线避免与强电线路混穿。　　

    安装：　　

　　(1)、必须保证发射器发射的红外光束能让接收器接收到，发射器与接收器之间连线周围200mm内不允许有遮挡物。

　　(2)、探测器应安装在烟雾最易进入光束保护区域的地方。　　

　　(3)、发射器与接收器的底座必须固定在两端无振动的垂直墙壁上，固定可靠，不得松动。
