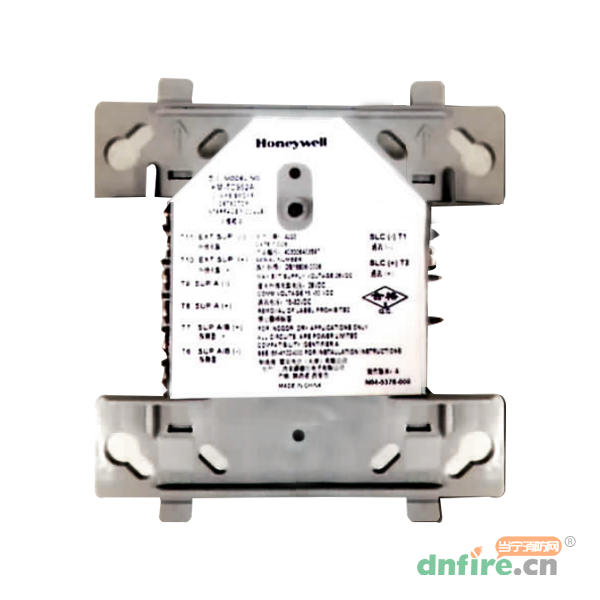

KM-TC962A接口模块用于智能型两线制系统。此模块地址在安装前由编址器CP900M写入。允许与智能型控制器接口并监视两线制传统型感烟探测器。在这种方式下,模块可将所监视探测器的运行状态(正常、开路或报警)反馈给控制器。所有被监视的两线制探测器必须与本模块相兼容。此模块上有一个受控制器控制的LED指示灯。
型号 | KM-TC962A |
电压范围 | 15~32VDC |
最大点灯电流 | 3mA |
静态电流 | 350μA@24VDC(每5秒通讯一次,终端电阻为3.9K欧姆) |
终端电阻 | 3.9KΩ |
最大监视回路线阻 | 25Ω |
监视回路所供电源要求 | 端子10、11 |
直流电压 | 24VDC功率限制 |
电流 | 90mA/模块 |
工作温度范围 | -10℃~55℃(14℉~131℉)(GB);0℃~49℃(32℉~120℉)(UL) |
工作湿度范围 | 5%~95%RH相对湿度,无凝结(GB);10%~93%RH相对湿度,无凝结(UL) |
安装尺寸 | 124.6mm(长)×124.6mm(宽)×33.5mm(高) |
辅助组件 | SMB500预埋盒;3.9K终端电阻 |
重量 | 约160g(约5.6盎司)(包括包装材料) |
执行标准 | GB16806-2006&UL864 |
