特别提醒：TX3300编码声光报警器现已停产，现用TX3301代替。

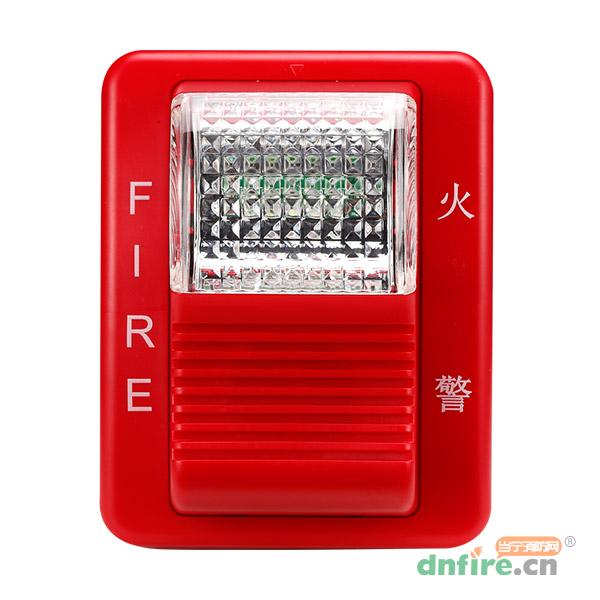

一、TX3300编码声光报警器概述

　　TX3300编码声光报警器(以下简称声光警报器)，是一种安装在现场的声光报警设备，可由消防控制中心的火灾报警控制器控制，也可通过无源触点直接控制。声光警报器启动后发出强烈的声光报警信号，以达到提醒现场人员注意的目的。

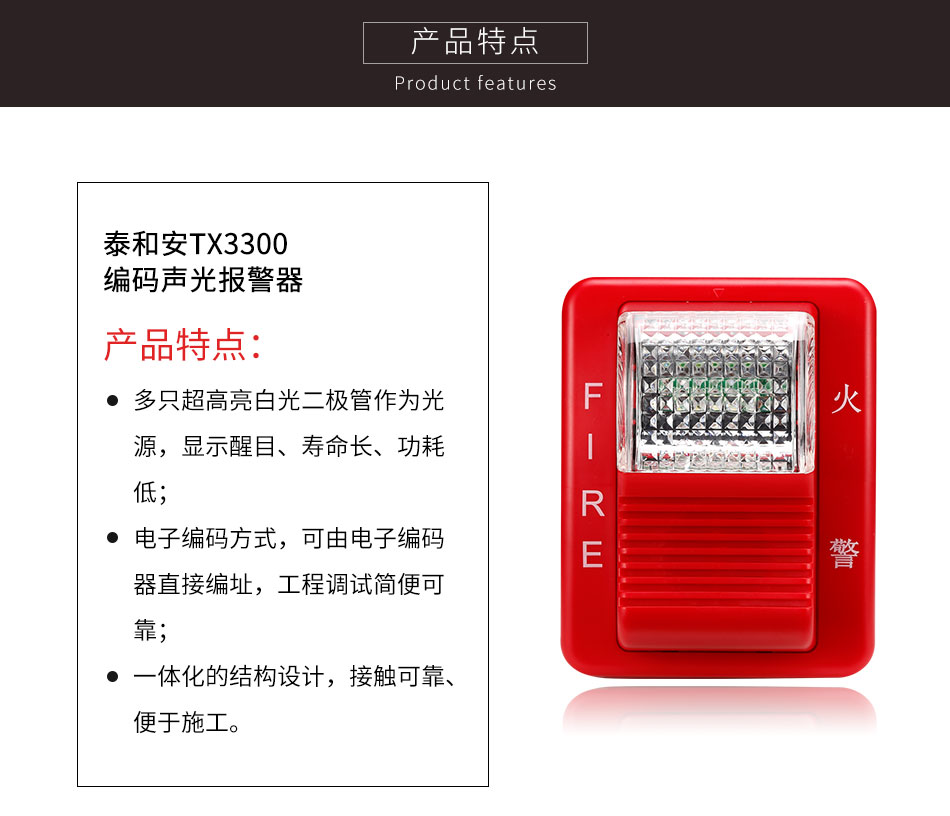

　　特点：

　　(1)多只超高亮白光二极管作为光源，显示醒目、寿命长、功耗低；

　　(2)电子编码方式，可由电子编码器直接编址，工程调试简便可靠；

　　(3)一体化的结构设计，接触可靠、便于施工。

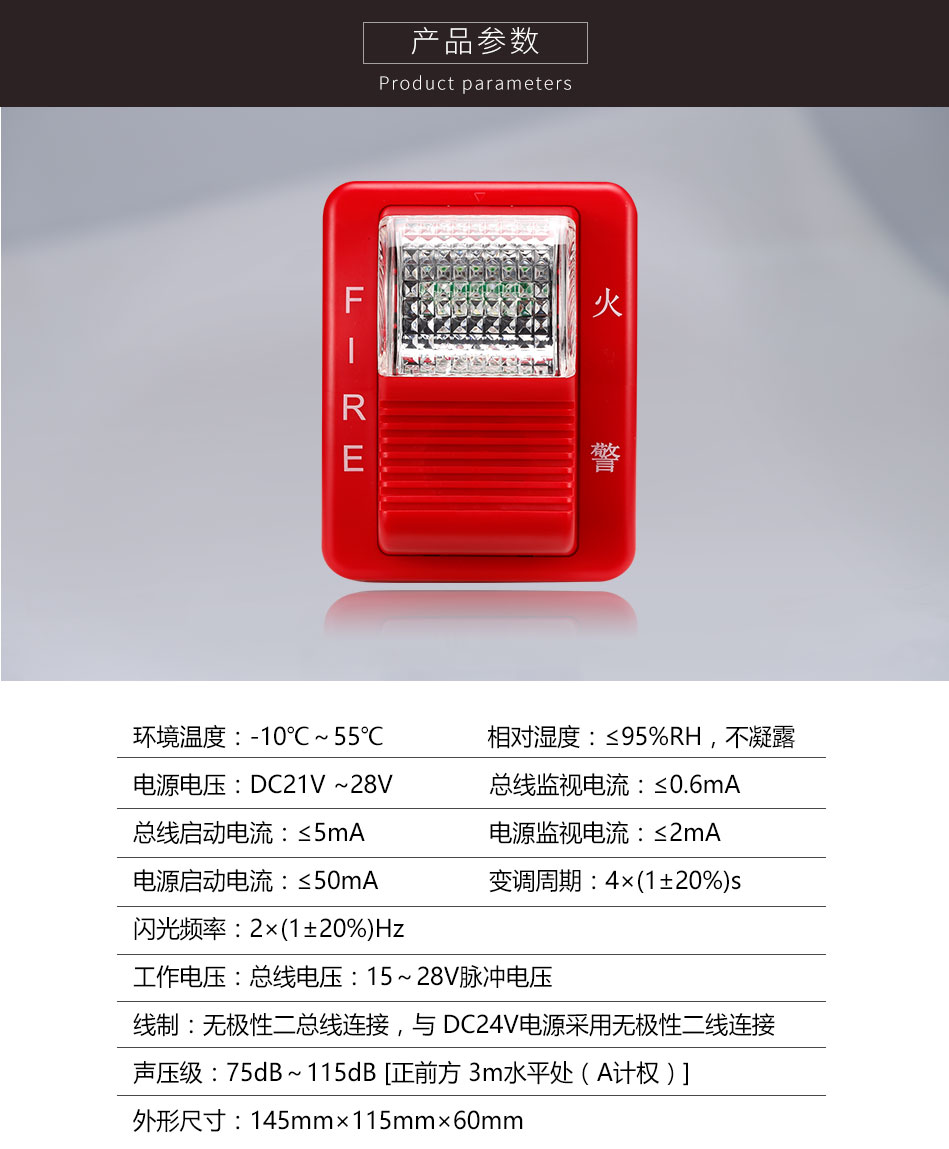

二、TX3300编码声光报警器技术特性

三、TX3300编码声光报警器结构特征与工作原理

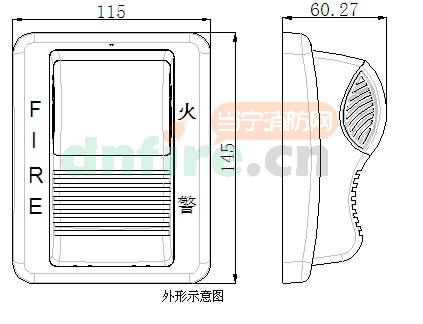

　　(1) 声光警报器外形示意图如图所示。

　　(2)工作原理

　　声光警报器利用音效芯片经功率放大电路放大，推动扬声器发出声响；采用定时电路控制5只超高亮白光二极管发出闪亮的光信号。CPU控制的总线解码电路完成同火灾报警控制器联网。

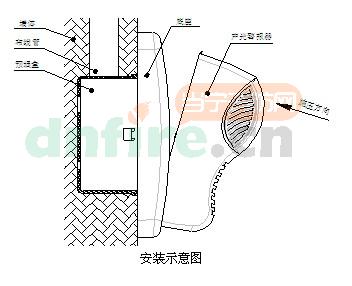

四、TX3300编码声光报警器安装与布线

　　警告：

　　安装设备之前，请切断回路的电源并确认底壳已安装牢靠。

　　安装位置应注意防雨防潮，避免阳光直射。

　　(1)安装前应首先检查外壳是否完好无损，标识是否齐全。

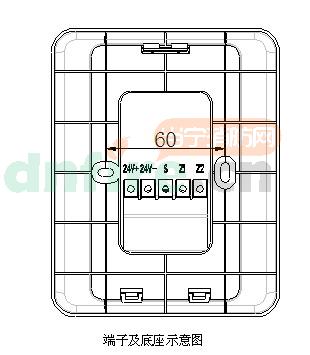

　　(2)声光警报器端子示意图如图47所示。接线说明如下：

　　24V+/24V-：DC24V电源输入端子（总线式连接可不区分极性）。

　　Z1,Z2：信号总线输入端，无极性。

　　S：无源开关触发信号输入（S对电源负极短接时触发声光警报器）。

　　(3)布线要求:总线(BUS)采用RVS-2X1.0mm²或1.5mm²线；DC24V电源线采用BV-2X1.5mm²或2.5mm²线。

五、TX3300编码声光报警器使用及操作

　　编码操作：可利用本公司生产的手持电子编码器进行现场编码，编码时将编码器与总线端子连接，输入声光警报器的地址编码（1－242），按下“写码”键即可。编码器具体使用参见编码器使用说明。

　　功能选择：可以通过TX3932手持编码器进行设置警报器的反馈模式，出厂默认是“自反馈”功能。

六、TX3300编码声光报警器应用方法：

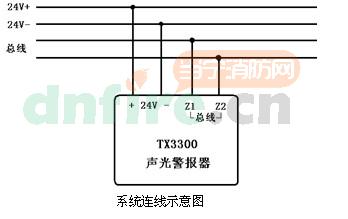

　　声光警报器在火灾报警系统中的应用方法如图所示。

七、TX3300编码声光报警器注意事项

　　声光警报器投入运行后应定期检查，建议至少每半年进行一次功能试验。
