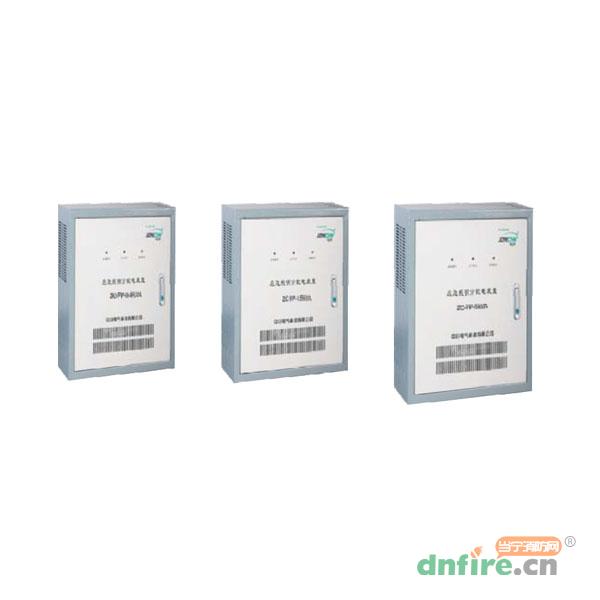

分配电装置可嵌入控制主机柜内，也独立设置于各个楼层。为终端提供DC24V或DC36V电源，以及为和系统控制信号提供承载和中继功能。
A）应急照明分配电装置，采集终端数据，为CAN信号提供路由和中继。
B）接入前端集中电源的供电，再进行分支路可控输出给终端灯具群。
1.采用进口元器件，高端技术生产，按国际标准定制，节能更高效。突出的绝缘性能，抗电强度高，功能全面，具有短路，过载，过电压保护功能。
2.输入电压范围广，符合全球使用标准。
3.内置卓越抗干扰能力的EMI滤波器，通过严酷的满负荷高温烧机，100%老化测试。
4.采用目前国际先进的数据流向自动控制技术，自动判别和控制数据的传输方向。
5.可以为照明疏散指示系统延长F-Bus总线通信距离，从而提高F-Bus总线配接负载能力，使得网络可以配接更多照明或指示灯具。
6.采用零延时设计，自动侦测串口信号速率，串口信号速率自适应。
7.高效防雷管可以有效抑制闪电和浪涌电流，提供每线600W防雷防浪功能力单端电源供电，利用DC/DC模块实现电源隔离。
8.全金属外壳，具有防静电、抗外部干扰能力强等特点。

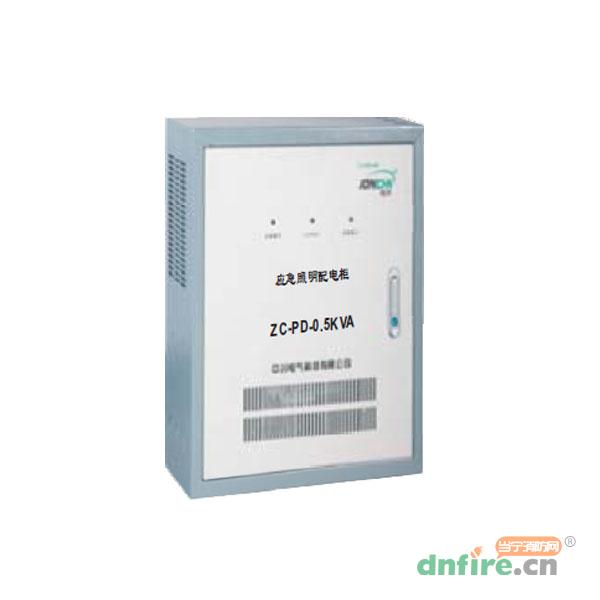

| 分配电装置及应急照明配电柜型号 | ZC-FP-0.2K/0.4K/0.5K/0.8K/2.5K/4.5K | ZC-FP-0.2K~5K | ||
| 接口及尺寸 | 通讯 | 通讯在线方式 | F-Bus总线方式 | |
| 输出接口 | 4个，自动短路保护 | |||
| 电源 | 输出支路 | 4路（4.5K型8路），400W/2500W/4500W，自动短路保护 | ||
| 输入（分配电） | 0.2K(0.5K)：220VAC或216VDC 0.4K型（0.8K）：24VDC 2.5K型：220VAC、216VDC 4.5K型：220VAC、216VDC | |||
| 输出（分配电） | 0.2K(0.5K)：24VDC或36VDC 0.4K型（0.8K）：24VDC 2.5K型：220VAC或216VDC 4.5K型：220VAC、216VDC、24VDC | |||
| 运行参数 | 下级灯具接入距离 | 1200米以内 | ||
| 单端口总线节点数 | 64个以内 | |||
| 总线隔离电压 | 3000V隔离 600V浪涌 15KV静电保护 | |||
| 总线故障侦测 | 自动 | |||
| 输出功率 | 200W、400W、800W、2500W、4500W（可选） | |||
| 直流输出故障侦测 | 自动 | |||
| 断电运行时间 | ≥2小时 | |||
| 环境温度 | -10℃~40℃ | |||
| 环境湿度 | 10%~95% RH | |||
| 外形尺寸 | 0.4K（2.5K）：400*120*500（mm） 2.5K（4.5K）：600*230*600（mm） | |||
