一、JTGB-UF-YJLH101Ex点型红外火焰探测器（隔爆型）技术参数

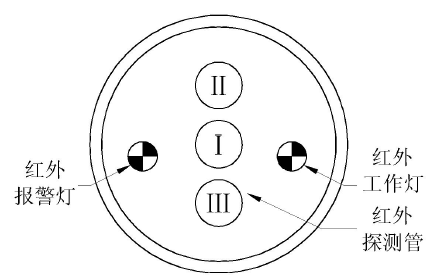

二、JTGB-UF-YJLH101Ex点型红外火焰探测器状态指示说明

　　JTGB-UF-YJLH101Ex点型红外火焰探测器正常工作时绿色工作指示灯常亮，故障继电器态闭合蓝绿线导通。发现火情时红色预警指示灯常亮，当火指情强度达到报警时，绿色工作指示灯灭红色预警指示灯保示持常亮同时火警继电器闭合黄白线导通输出火警信号。

　　该探测器是非编码探测器，与总线制系统配接时，需通过编码报警模块（接口）转接。

　　检测时，根据验收规范可采用模拟火源距探测器1米处晃动产生报警。

三、JTGB-UF-YJLH101Ex点型红外火焰探测器使用与维护

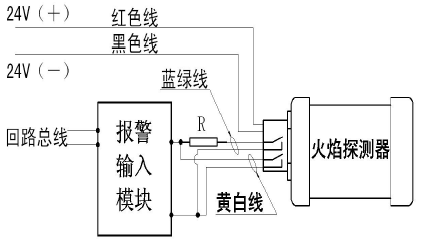

　　接线使用：接线如图所示，其中红黑线接24v电源正负极。使黄白线为报警继电器触点输出，报警时闭合/正常时打开。

　　用蓝绿线为故障继电器触点输出，正常时闭合/故障时打开。

　　与将黄白线并接终端电阻、蓝绿线串接终端电阻。

　　维日常维护：为保证探测器能量好的工作，应至少每三个月护对探测器进行一次测试。一旦发现探测器损坏应尽快维修或更换。不宜明火测试时可使用火源模拟器进行。

四、JTGB-UF-YJLH101Ex点型红外火焰探测器适用场所

　　JTGB-UF-YJLH101Ex点型红外火焰探测器适用场所：

　　1．易燃物品的运输、储存、生产等场所；

　　2．变电设施、发动机房、发电站等环境；

　　3．严禁明火的场地，如：液化气站、汽车库、加油站等地方；

　　4．恶劣环境及其它探测器难以发挥作用的。

　　JTGB-UF-YJLH101Ex点型红外火焰探测器不适用场所：

　　1．火灾初期有明显的阴燃阶段；

　　2．经常有强电弧光，放射性物质及有强红外辐射的地方；

　　3．较强空气对流，如有较大风场合；

　　4．通常情况下风速大于3级的场所。
