一、JTW-LD-TS1008F/105缆式线型感温火灾探测器概述

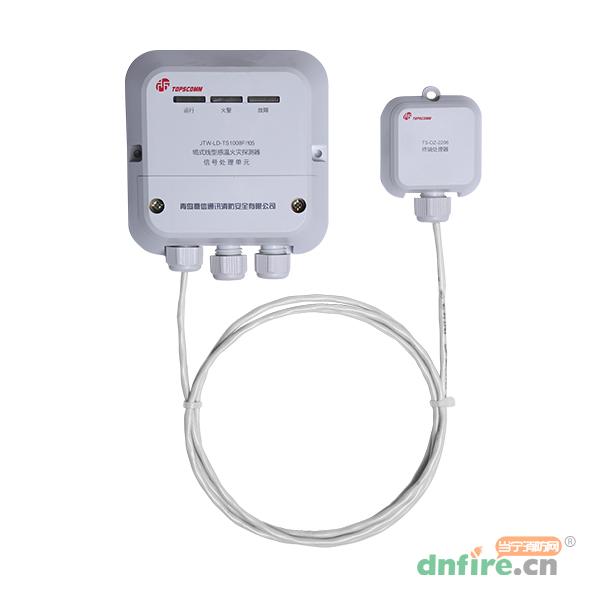

　　JTW-LD-TS1008F/105缆式线型感温火灾探测器（以下简称探测器）为可恢复式缆式线型定温火灾探测器，报警温度为定温105℃。该产品由信号处理单元、终端处理器、线型温度传感器三部分构成，可配接JB-QB-TS100N等火灾报警控制器。

　　主要应用于以下场所：

　　电缆设施：电缆隧道、电缆竖井、电缆夹层，电缆桥架等。

　　电力设施：配电装置、开关设备、变压器，电抗器等。

　　皮带传输设施：运煤、运料皮带，自动化生产线等。

二、JTW-LD-TS1008F/105缆式线型感温火灾探测器特点

　　布线方便：无极性，二总线，无需单独供电。

　　强电保护：总线错接AC220V﹢20%防护设计。

　　通讯可靠：自主设计专用通讯芯片。

　　低功耗：电源算法智能调控电路模块工作。

　　可重复使用：在安全温度范围内探测器报警后不损坏线型温度传感器。

　　高防护等级。

三、JTW-LD-TS1008F/105缆式线型感温火灾探测器技术特性

四、JTW-LD-TS1008F/105缆式线型感温火灾探测器结构特征与工作原理

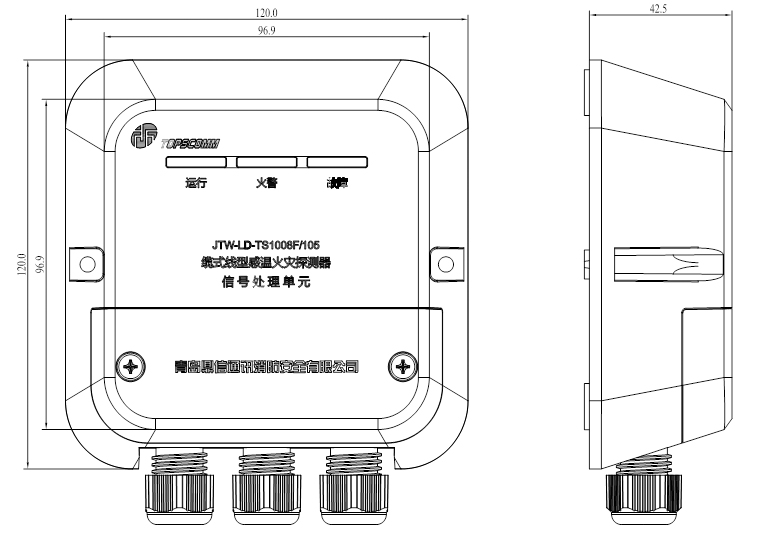

　　1.信号处理单元与终端处理器外形示意图

　　2.工作原理

　　线型温度传感器结构为两根包覆NTC热敏特性材料的金属导体相互绞合在一起，当传感器受热时，NTC热敏特性材料电阻率会发生变化，从而导致两根金属导体间的电阻发生变化；信号处理单元定时检测线型温度传感器阻值的变化，传感器阻值的变化对应温度的变化，当温度达到设定值时发出火灾报警信号。

五、JTW-LD-TS1008F/105缆式线型感温火灾探测器安装与调试

　　1.安装

　　探测器可以接入火灾报警控制系统中，系统接线图如图

　　2.接线

信号处理单元接线端子：

　　B1、B2：总线输入，无极性。

　　红线L1、黑线L2：接线型温度传感器，其中L1接线型温度传感器红色线，L2接线型温度传感器黑色线。

　　终端处理器接线端子：

　　L1、L2：接线型温度传感器，无极性。

　　布线：B1、B2宜采用带护套双绞线，截面积≥1.0mm2。为保证防水性能达到要求，电缆应采用外径为6mm～8mm的护套电缆，并拧紧电缆接头。

　　3.布线

　　探测器与被保护对象之间的布置方式一般可采用接触式、悬挂式。其中接触式又可采用正弦波平铺、环绕或直线铺设等方式，使线型温度传感器与被保护对象有尽可能多的接触面积，增加系统的可靠性，接触式布线方式如图6所示。悬挂式将线型温度传感器用固定支架悬挂在被保护对象的周围，用于在被保护对象发生火灾，其周围温度升高时的火灾报警，悬挂式布线方式如图

　　4.调试

　　探测器地址设定后，接入线型温度传感器及终端处理器，连入控制器。注册操作后，检查探测器工作状态，运行指示灯应处于正常巡检闪亮状态。短接信号处理单元内的“故障”测试插针，探测器上报故障信息，故障指示灯常亮。短接信号处理单元内的“火警”测试插针，探测器上报火警信息，火警指示灯常亮，控制器发出火警信号。测试结束后，将测试插针插接在“正常”状态。然后通过控制器进行复位操作，探测器恢复正常巡检状态。

六、JTW-LD-TS1008F/105缆式线型感温火灾探测器使用与操作

　　1.参数设置

　　将线型感温探测器和TS-BM-9502电子编码器连接后即可对设备信息写入或读出。设备信息包括以下内容：

　　详细操作请见TS-BM-9502电子编码器安装使用说明书。

　　2.指示说明

　　 运行：绿色，运行时闪亮（周期约6s）；火警：红色，报警时常亮；故障：黄色，故障时常亮。

七、JTW-LD-TS1008F/105缆式线型感温火灾探测器故障分析与排除

　　通信故障：检查总线电压是否正常，接线是否连接牢固。

　　输出断路、短路故障：检查线型温度传感器接线是否牢固，检查线型温度传感器绝缘阻值是否正常。

八、JTW-LD-TS1008F/105缆式线型感温火灾探测器维护保养

　　探测器应在即将调试前安装，安装前应采取相应的防尘、防潮、防腐蚀措施。

　　探测器安装结束后若需进行测试或维护，应先通知相关部门，以免造成不必要的报警联动。

　　定期进行模拟试验，测试探测器是否工作正常。
