JTW-LD-SF500/105缆式线型感温火灾探测器(以下简称探测器)主要由信号处理单元(微电脑处理器)、感温电缆、接续部件(终端盒)组成,探测器具有响应温度报警、输出报警信号的功能。探测器具有良好的环境适应性,能够近距离或贴近保护,在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作,所以被广泛地应用在仓库、货场、车辆隧道、油气输送管道、变压器、皮带输送机及机车、配电盘等消防探测场所。特别适用于电缆隧道、电缆桥架、电缆井内的动力电缆及控制电缆的火警早期预报,可在电厂、钢厂、化工厂等场合使用。
探测器的感温电缆为温度敏感元件,线型感温电缆为平行结构,由三根探测导体以热敏聚合CTR特性材料为绝缘材料经高压一次性挤出成型,然后在每隔0.8米铆接一个感温元件,最后挤塑相适应的外护套,形成一根具有探测温度并报警的特殊线缆。能够对沿着其安装长度范围内任意一点的温度变化进行探测。热敏聚合CTR特性材料是一种特殊材料,当温度上升至响应值时,感温电缆线芯间的阻值跃变,导线间就会产生相应信号,再经过单片机微控制器模糊数学的计算方法做出火警判断。
其主要特点简述如下:
1.感温电缆结构稳定,抗干扰性及抗拉、抗挤压性能强。
2.采集模拟量与开关量两种信号综合判断。
3.满足GB16280-2014中4.18条小尺寸高温响应性能试验要求和GB50116-2013中12.3.3条响应火焰规模不大于100mm的要求。
4.在安全温度范围内探测器报警后不损坏感温电缆,感温电缆可重复使用。
5.具有开路、短路两种故障报警。
6.微电脑处理器和终端盒外壳采用阻燃材料,抗腐蚀、抗老化。
7.带手动火警和故障模拟功能。
8.探测器抗干扰能力强,采用隔离检测以及软件抗干扰技术,可应用于强电磁场干扰的场所。
9.通过输入模块的无极性二总线技术和所有火灾报警控制器通讯。
1.探测器类别:可恢复式缆式定温无定位功能探测型火灾探测器
2.定温报警温度、环境温度
型号 | JTW-LD-SF500/105 |
动作温度℃ | 105±10% |
感温线缆最高环境温度℃ | 75 |
微电脑处理器、终端盒环境温度范围℃ | D(-40~70) |
3.最小报警长度:1m
4.最大使用长度:150m
5.感温电缆芯线绝缘电阻:≥20MΩ
6.工作电压:DC24V(85-110%)
7.静态电流≤15mA
8.报警电流≤25mA
9.报警复位:手动复位、断电复位
10.状态指示:正常运行:绿色指示灯闪亮
定温火警:红色指示灯常亮故障:黄色指示灯常亮
11.使用环境:相对湿度≤95%,不凝露
12.继电器无源触点输出:DC24V/1A
13.外壳防护等级:IP66
14.执行标准:GB 16280-2014

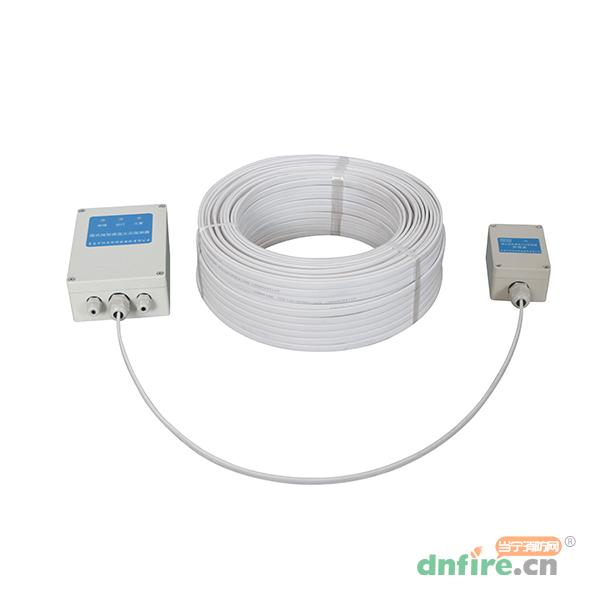

微电脑处理器和终端盒外形示意图如图1所示。
图1微电脑处理器和终端盒外形示意图
1.打开微电脑处理器盒盖,依次将24V电源线、感温电缆、信号线从防水接头穿入盒体,按图2要求接入端子排。感温电缆另一端接入终端盒,线芯按图3接入端子,感温电缆结构如图4。
2.与报警系统连接时,应按图5要求与输入模块连接。
3.上电后,系统自检20—30秒后,绿灯闪亮。(频率约1HZ)
4.手动测试模拟故障:用短路环将双排插针S3(在电路板左上角,如图5)中间两针短接,短接后黄灯常亮,故障继电器动作,用万用表测量Z1、CB1端子导通,Z1、CK1端子断开,测试后拔下短路环故障恢复。
5.手动测试模拟火警:用短路环将双排插针S3右侧两针短接,短接后红灯闪亮,火警继电器动作,用万用表测量Z2端和CK2端导通,测试后拔下短路环火警恢复。
6.如果要加温测试,可以将感温电缆距离末端300mm的1m加热,或者在感温电缆上缠绕纸张,同时点燃纸张,当温度达到动作阈值,即可产生火灾报警。测试后的感温电缆剪除后重新与终端盒连接牢固,系统复位。
7.手动复位:用短路环将插针S1(在电路板上部,如图5)短接一下,系统将被重新复位。
8.调试完毕,盖好上部盒盖,通电运行
9.接线说明

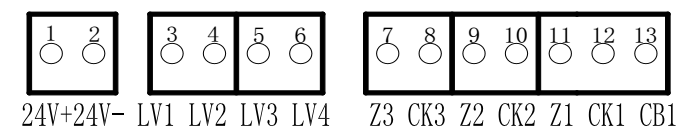

(1)微电脑处理器接线端子示意图如图2所示:
图2微电脑处理器接线端子示意图
其中:
序号 | 端子代号 | 内容 | 备注 |
1 | 24V+ | DC24V电源输入“+” | |
2 | 24V- | DC24V电源输入“-” | |
3 | LV1 | 感温电缆接 | |
4 | LV2 | 感温电缆 | |
5 | LV3 | 感温电缆 | |
6 | LV4 | 空 | |
7 | Z3 | 空 | |
8 | CK3 | 空 | |
9 | Z2 | 火警信号公共 | 火警后闭合 |
10 | CK2 | 火警信号常开 | 火警后闭合 |
11 | Z1 | 故障信号公共 | 通电后闭合 |
12 | CK1 | 故障信号常开 | 通电后闭合 |
13 | CB1 | 故障信号常闭 |

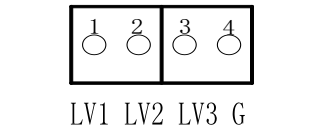

(2)终端盒接线端子示意图如图3所示:
图3终端盒接线端子示意图
其中:
序号 | 端子代号 | 内容 | 备注 |
1 | LV1 | 感温电缆 | |
2 | LV2 | 感温电缆 | |
3 | LV3 | 感温电缆 | |
4 | G | 空 |

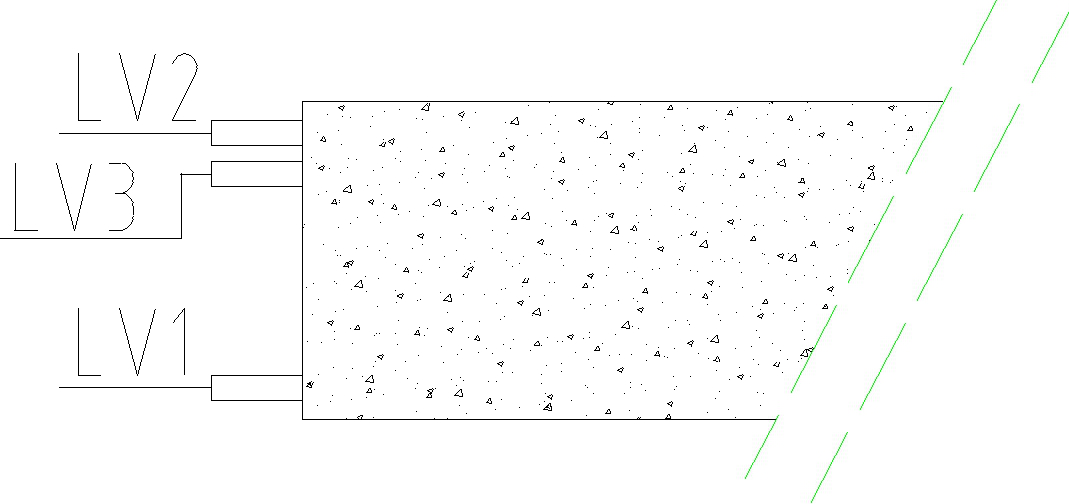

3)感温电缆结构示意图如图4所示
图4感温电缆结构示意图
探测器可以接入火灾报警控制系统中,应用方法如图5所示:
图5探测器应用系统图
1.微电脑处理器以及终端盒应注意防水。
2.探测器必须以连续的、无抽头或分支的连续布线方式安装,并严格按照国家规范要求进行。
3.重物应避免压在探测器上,承受抗拉力为100N。
4.避免在探测器上涂刷腐蚀性物质。
5.安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于100mm,并防止护套破损。
6.每年对探测器感温电缆两端开路进行阻值测试,其线芯之间正常阻值不应小于10MΩ,否则应予以更换。测量设备宜采用500V兆欧表。
7.建议每年对探测器进行实体火灾测试,以确保探测器稳定可靠的运行。
8.运输时应妥善包装,避免积压冲击。
9.严禁私自维修探测器,如探测器存在故障,请及时与本公司联系。
